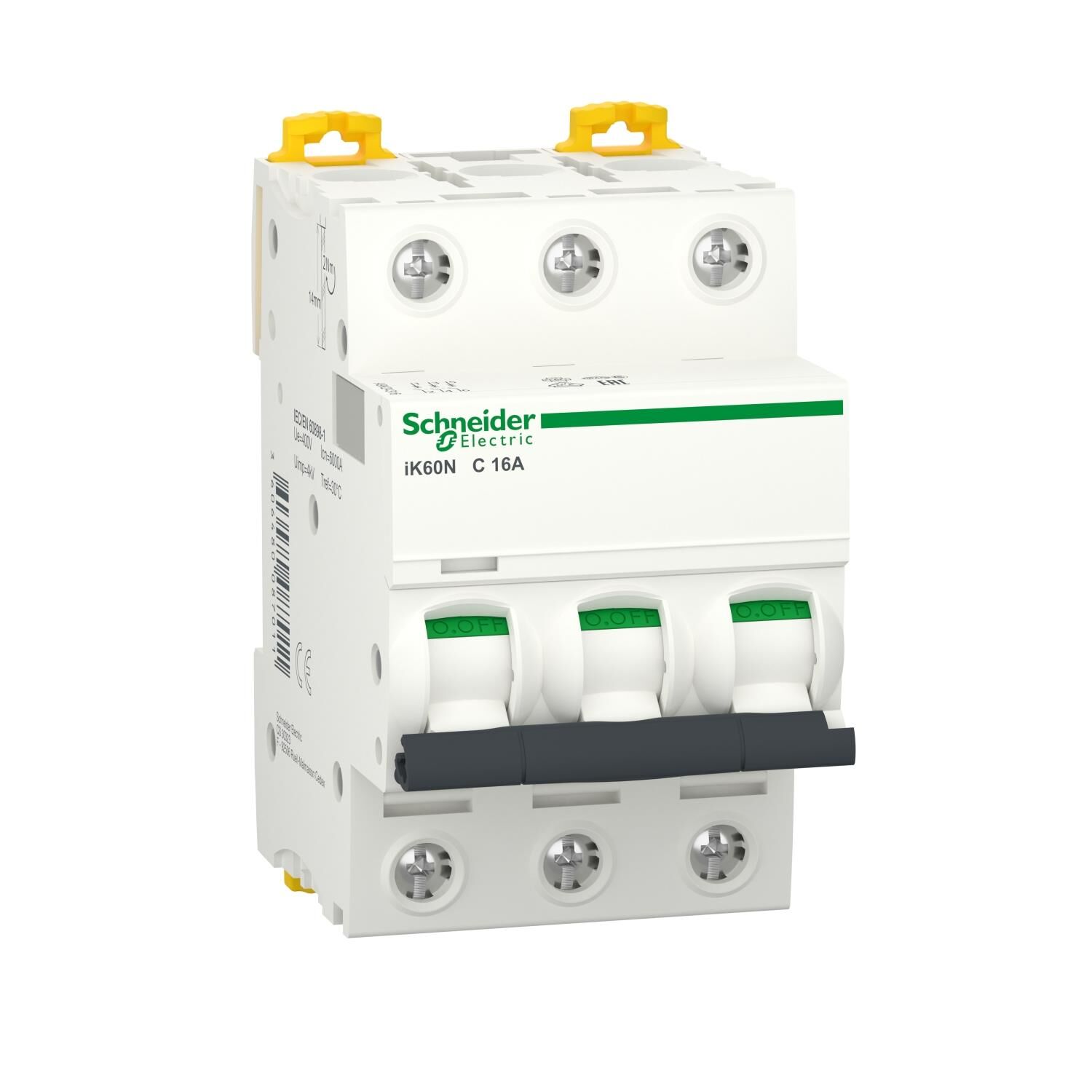

Schneider Electric A9K24316 3X16A 6kA C Serisi Otomatik Sigorta İK60N
cihaz uygulaması
Dağıtım
seri
Acti 9
ürün adı
Acti9 iK60
Ürün ya da bileşen tipi
Minyatür devre kesici
Ürün grubu
İK60N
Kutup tanımı
3P
korumalı kutupların sayısı
3
[In] nominal akım
16 A -de 30 °C
Şebeke tipi
AC
açma birimi teknolojisi
Termik Manyetik
eğim kodu
C
kesme kapasitesi
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
yalıtıma uygunluk
Evet 'e uygunEN/IEC 60898-1
Standartlar
EN/IEC 60898-1
Ürün sertifikaları
SNI
Şebeke frekansı
50/60 Hz
manyetik açma limiti
5...10 x In
[Ics] nominal hizmet kesme kapasitesi
6000 A 100 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz
sınırlama sınıfı
3 'e uygunEN/IEC 60898-1
[Ui] nominal yalıtım voltajı
440 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
[Uimp] nominal darbe dayanım voltajı
4 kV 'e uygunEN/IEC 60898-1
kontak konum göstergesi
Yok
Kontrol tipi
Geçiş
Cihaz üzerii sinyalizasyon
AÇIK/KAPALI göstergesi
Montaj Tipi
Takılabilir
montaj desteği
DIN rayı
9 mm vida adımı
6
Yükseklik
85 mm
Genişlik
54 mm
Derinlik
78,5 mm
Ürün ağırlığı
300 g
renk
Beyaz
Mekanik dayanıklılık
20000 cycles
elektrik dayanıklılığı
10000 cycles
Kilitleme seçenekleri tanımı
Kilitleme cihazı
bağlantılar - terminaller
Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek
tel sıyırma uzunluğu
14 mm for üst veya alt connection
sıkma torku
2 N.m üst veya alt
toprak kaçağı koruması
Yok
IP koruma derecesi
IP20 'e uygunIEC 60529
kirletme derecesi
2 'e uygunEN/IEC 60898-1
aşırı gerilim kategorisi
II
Nominal çalışma ortam sıcaklığı
-25…60 °C
Depolama ortam koşulları
-40…85 °C
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
5,500 cm
Package 1 Width
7,500 cm
Package 1 Length
9,500 cm
Package 1 Weight
292,600 g
Unit Type of Package 2
BB1
Number of Units in Package 2
4
Package 2 Height
8,500 cm
Package 2 Width
10,000 cm
Package 2 Length
22,000 cm
Package 2 Weight
1,230 kg
Unit Type of Package 3
S03
Number of Units in Package 3
44
Package 3 Height
30,000 cm
Package 3 Width
30,000 cm
Package 3 Length
40,000 cm
Package 3 Weight
13,949 kg
