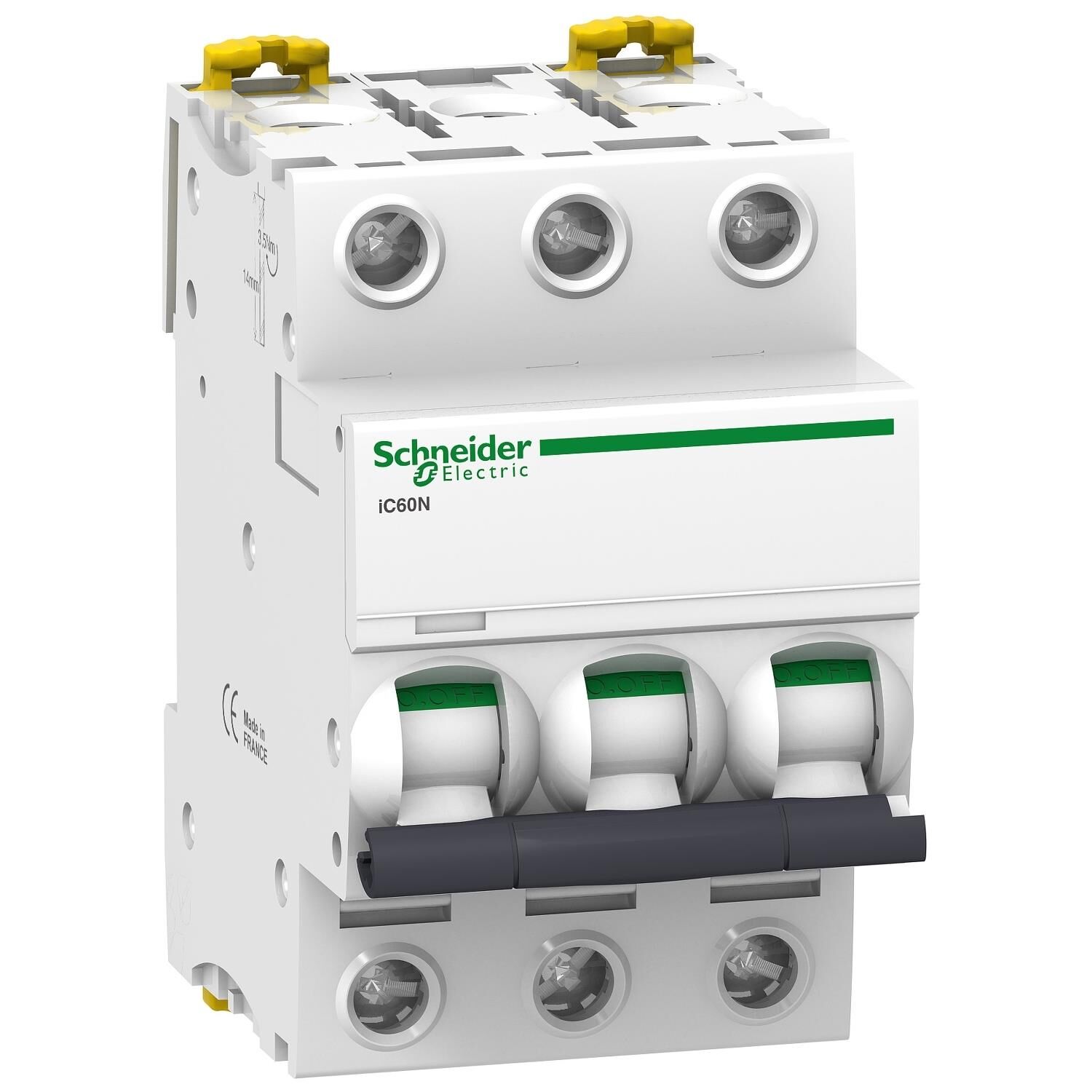

Schneider Electric A9F74310 3X10A 6kA C Serisi Otomatik Sigorta C60N

Ana

cihaz uygulaması

Dağıtım

seri

Acti 9

ürün adı

Acti9 iC60

Ürün ya da bileşen tipi

Minyatür devre kesici

Ürün grubu

IC60N

Kutup tanımı

3P

korumalı kutupların sayısı

3

[In] nominal akım

10 A

Şebeke tipi

AC
DC

açma birimi teknolojisi

Termik Manyetik

eğim kodu

C

kesme kapasitesi

6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
36 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
36 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 180 V DC 'e uygunEN/IEC 60947-2

kullanım kategorisi

Kategori A 'e uygunEN 60947-2
Kategori A 'e uygunIEC 60947-2

yalıtıma uygunluk

Evet 'e uygunTR 60898-1
Evet 'e uygunEN 60947-2
Evet 'e uygunIEC 60898-1
Evet 'e uygunIEC 60947-2

Standartlar

IEC 60947-2
IEC 60898-1
TR 60898-1
EN 60947-2

Tamamlayıcı

Şebeke frekansı

50/60 Hz

manyetik açma limiti

8 x In +/- % 20

[Ics] nominal hizmet kesme kapasitesi

15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % 'e uygunIEC 60947-2 - 125...180 V DC
10 kA 100 % 'e uygunEN 60947-2 - 125...180 V DC

sınırlama sınıfı

3 'e uygunTR 60898-1
3 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

kontak konum göstergesi

Evet

Kontrol tipi

Geçiş

Cihaz üzerii sinyalizasyon

Açma göstergesi

Montaj Tipi

Sabit

montaj desteği

DIN rayı

comb busbar dağıtım bloğu uyumluluğu

Üst veya alt: EVET

9 mm vida adımı

6

Yükseklik

85 mm

Genişlik

54 mm

Derinlik

78,5 mm

Ürün ağırlığı

0,375 kg

renk

Beyaz

Mekanik dayanıklılık

20000 cycles

elektrik dayanıklılığı

10000 cycles

bağlantılar - terminaller

Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek

tel sıyırma uzunluğu

14 mm for üst veya alt connection

sıkma torku

2 N.m üst veya alt

toprak kaçağı koruması

Ayrı blok

Ortam

IP koruma derecesi

IP20 'e uygunIEC 60529
IP20 'e uygunEN 60529

kirletme derecesi

3 'e uygunEN 60947-2
3 'e uygunIEC 60947-2

aşırı gerilim kategorisi

IV

tropik iklim

2 'e uygunIEC 60068-1

bağıl nem

95 % -de 55 °C

çalışma yüksekliği

0...2000 m

Nominal çalışma ortam sıcaklığı

-35…70 °C

Depolama ortam koşulları

-40…85 °C

Paketleme üniteleri

Unit Type of Package 1

PCE

Number of Units in Package 1

1

Package 1 Height

5,4 cm

Package 1 Width

7,5 cm

Package 1 Length

9,5 cm

Package 1 Weight

322 g

Unit Type of Package 2

BB1

Number of Units in Package 2

4

Package 2 Height

8 cm

Package 2 Width

9,5 cm

Package 2 Length

22,5 cm

Package 2 Weight

1,422 kg

Unit Type of Package 3

S03

Number of Units in Package 3

44

Package 3 Height

30 cm

Package 3 Width

30 cm

Package 3 Length

40 cm

Package 3 Weight

16,078 kg
