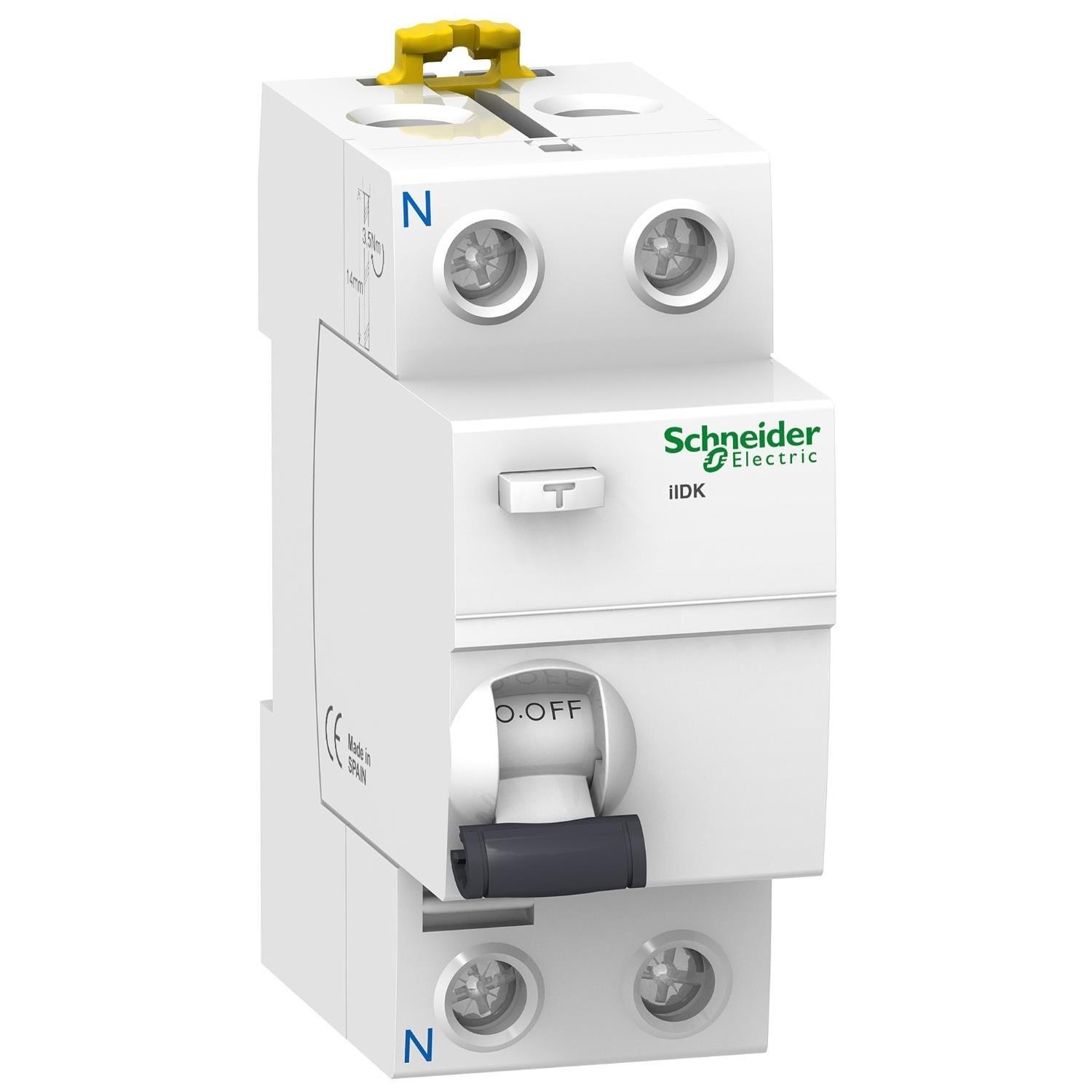

Schneider Electric A9R50225 2X25A 30mA Kaçak Akım Koruma Rölesi İIDK
seri
Acti 9
ürün adı
Acti9 iID K
Ürün ya da bileşen tipi
Kaçak akım devre kesicisi (RCCB)
Ürün grubu
İID K
Kutup tanımı
2P
nötr konum
Sol
[In] nominal akım
25 A
Şebeke tipi
AC
toprak kaçağı hassasiyeti
30 mA
toprak kaçağı koruması zaman gecikmesi
Anlık
toprak kaçağı koruma sınıfı
AC tipi
kalite etiketleri
VDE
sistemde cihazın yeri
Çıkış
Şebeke frekansı
50/60 Hz
[Ue] nominal çalışma voltajı
220...240 V AC 50/60 Hz
rezidüel akım açma teknolojisi
Gerilim bağımsız
hominal kesme ve kapama kapasitesi
Idm 500 A
Im 500 A
nominal koşullu kısa devre akımı
GL63: Inc 4,5 kA
K60: Inc 6 kA
C60: Inc 6 kA
[Ui] nominal yalıtım voltajı
440 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı
4 kV
kesinti akımı
250 A
kontak konum göstergesi
Yok
Kontrol tipi
Geçiş
Montaj Tipi
Takılabilir
montaj desteği
DIN rayı
9 mm vida adımı
4
Yükseklik
85 mm
Genişlik
36 mm
Derinlik
69 mm
Ürün ağırlığı
0,21 kg
renk
Beyaz
Mekanik dayanıklılık
5000 cycles
elektrik dayanıklılığı
AC-1: 2000 cycles
Kilitleme seçenekleri tanımı
Kilitleme cihazı
bağlantılar - terminaller
Tünel tipi terminaller üst veya alt1…35 mm² sert
Tünel tipi terminaller üst veya alt1…25 mm² esnek
Tünel tipi terminaller üst veya alt1…25 mm² halkalı ve esnek
tel sıyırma uzunluğu
16 mm for üst veya alt connection
sıkma torku
3,5 N.m üst veya alt
Standartlar
EN/IEC 61008-1
EN/IEC 61008-2-1
IP koruma derecesi
IP20 conforming to IEC 60529
IP40 (modüler muhafaza) conforming to IEC 60529
kirletme derecesi
2
elektromanyetik uyumluluk
8/20 µs darbe dayanımı, 200 A 'e uygunEN/IEC 61008-1
çalışma için ortam hava sıcaklığı
-5…60 °C
Depolama ortam koşulları
-40…85 °C
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
4,2 cm
Package 1 Width
8,6 cm
Package 1 Length
9,6 cm
Package 1 Weight
200 g
Unit Type of Package 2
BB1
Number of Units in Package 2
6
Package 2 Height
9 cm
Package 2 Width
25,5 cm
Package 2 Length
10,5 cm
Package 2 Weight
1,329 kg
Unit Type of Package 3
S03
Number of Units in Package 3
54
Package 3 Height
30 cm
Package 3 Width
30 cm
Package 3 Length
40 cm
Package 3 Weight
12,384 kg
