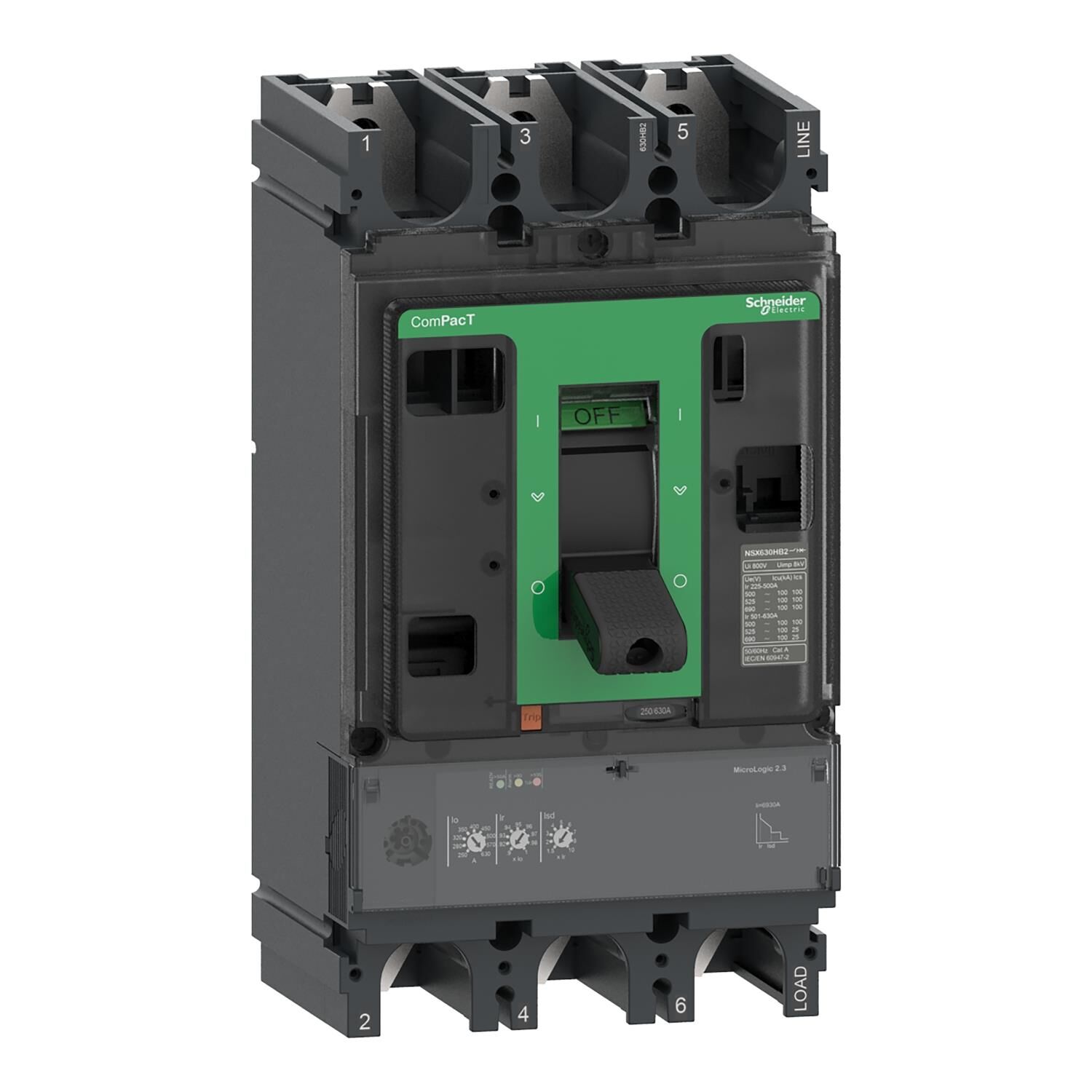

Schneider Electric C63H32D630 3X630A 70kA Termik Manyetik Şalter MIC2.3 NSX630H

Ana

Menzil

KOMPAKT yeni nesil

Ürün adı

ComPacT NSX yeni nesil

Cihazın kısa adı

NSX630H

Ürün veya bileşen türü

Devre kesici

Cihaz uygulaması

Dağıtım

Kutup açıklaması

3P

Korumalı direklerin açıklaması

3 boyutlu

[In] nominal akım

40 °C'de 630 A

[Ue] nominal çalışma gerilimi

690 VAC 50/60 Hz

Ağ tipi

AC

Ağ frekansı

50/60Hz

İzolasyona uygunluk

Evet EN/IEC 60947-2'ye uygundur

kullanım kategorisi

Kategori A

[Icu] nominal nihai kısa devre kesme kapasitesi

100 kA Icu, 220/240 V AC'de 50/60 Hz'ye uygun, IEC 60947-2'ye uygun
70 kA Icu, 380/415 V AC'ye uygun 50/60 Hz, IEC 60947-2'ye uygun
65 kA Icu, 440 V AC'de 50/60 Hz'ye uygun IEC 60947-2'ye uygun
50 kA Icu 500 V AC'de 50/60 Hz'ye uygun IEC 60947-2
35 kA Icu 525 V AC'de 50/60 Hz'ye uygun IEC 60947-2
20 kA Icu 660/690 V AC'de 50/ 60 Hz, IEC 60947-2'ye uygun
600 V AC'de 20 kA 50/60 Hz, UL 508'e uygun

Performans seviyesi

H 70 kA 415 VAC

Gezi ünitesi adı

MikroLogic 2.3

Açma ünitesi teknolojisi

Elektronik

Açma ünitesi koruma fonksiyonları

LSoI

Kontrol tipi

Değiştir

Devre kesici montaj modu

Sabit

Tamamlayıcı

[Ui] nominal yalıtım voltajı

800 VAC 50/60Hz

[Uimp] nominal darbe dayanım gerilimi

8 kV

[Ics] nominal servis kısa devre kesme kapasitesi

100 kA -de 220/240 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
70 kA -de 380/415 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
65 kA -de 440 V AC 50/60Hzuyumluluk standardı IEC 60947 -2
50 kA -de 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
11 kA -de 525 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
10 kA -de 660/690 V AC 50/60 Hzuyumluluk standardı IEC 60947 -2

Mekanik dayanıklılık

15000 döngü

Elektriksel dayanıklılık

440 V In'de 8000 döngü/2
440 V In'de
4000 döngü 690 V In'de 6000
döngü/690 V In'de 2000 döngü

Kutup başına güç dağıtımı

39,69 W

montaj desteği

Arka plaka

Montaj konumu

Yatay ve dikey
Arkada düz

Ters bağlantı

Ön

olumsuz bağlantı

Ön

Bağlantı aralığı

45mm

Koruma türü

L : aşırı yük koruması için (uzun süre)
So : sabit gecikmeli kısa süreli kısa devre koruması için
I : anlık kısa devre koruması için

Açma ünitesi değerlendirmesi

40 °C'de 630 A

Uzun süreli başlatma ayarı tipi Ir (termal koruma)

Ayarlanabilir 9 ayar

[Ir] uzun süreli koruma başlatma ayar aralığı

250...630A

Uzun süreli koruma gecikmesi ayar tipi tr

Sabit

[tr] uzun süreli koruma gecikmesi ayar aralığı

1,5 x Ir'de 400 s
6 x Ir'de 16
s 7,2 x Ir'de 11 s

termal bellek

Açmadan 20 dakika önce ve sonra

Kısa süreli koruma başlatma ayar tipi Isd

Ayarlanabilir 9 ayar

[Isd] Kısa süreli koruma başlatma ayar aralığı

1,5...10 x Kızılötesi

Kısa süreli koruma gecikmesi ayar tipi tsd

Sabit

Anlık koruma başlatma ayarı tip Ii

Sabit

[Ii] anlık koruma başlatma ayar aralığı

6900 bir

toprak kaçağı koruması

Olmadan

Bölge seçici kilitleme ZSI

Olmadan

Elektrik yardımcıları için yuva sayısı

6 yuva

Yerel sinyalizasyon

Çalışmaya hazır durumda yanıp sönen LED (yeşil)
Aşırı yük için LED %105 Ir (kırmızı)
Aşırı yük için LED %90 Ir (turuncu)

Genişlik (W)

140mm

Yükseklik (Y)

255mm

Derinlik (D)

110mm

Net ağırlığı

6,2 kilo

Çevre

Standartlar

EN/IEC 60947

ürün sertifikaları

CCC
EAC
Denizcilik

Aşırı gerilim kategorisi

Sınıf II

Elektrik çarpmasına karşı koruma sınıfı

Sınıf II

Kirlilik derecesi

3 'e uygunIEC 60664-1

IP koruma derecesi

IP40, IEC 60529'a uygundur

IK koruma derecesi

IK07, IEC 62262'ye uygundur

Çalışma için ortam hava sıcaklığı

-25…70 °C

Depolama için ortam hava sıcaklığı

-50…85 °C

Bağıl nem

%0…95

Çalışma Yüksekliği

0...2000 m güç kaybı olmadan
2000 m...5000 m güç kaybı ile
