Seri	TeSys
Ürün adı	TeSys DF
Ürün ya da bileşen tipi	Sigorta taşıyıcı
Ürün grubu	DF10
Ürün uyumluluğu	DF2CA fuse cartridge DF2CN fuse cartridge
Kutup tanımı	3P
Sigorta boyutu	10 x 38 mm
Sigorta tipi	, GG , AM
Kontrol tipi	Geçiş kilitlenebilir
Kullanım kategorisi	AC-20B 'e uygunIEC 60947-3 DC-20B 'e uygunIEC 60947-3
[Ue] nominal çalışma voltajı	690 V AC 690 V DC
[Ie] nominal çalışma akımı	32 A -de 400 V AC
[Ith] klasik açık hava termik akımı	32 A -de <20 °C
[Ui] nominal yalıtım voltajı	690 V AC
[Uimp] nominal darbe dayanım voltajı	6 kV
Aşırı gerilim kategorisi	III
Kısa devre dayanımı	120 kA 400 V 'e uygunIEC 60947-3 120 kA 500 V 'e uygunIEC 60947-3
W cinsinden güç dağılımı	3 W maximum power dissipation by fuse

Tamamlayıcı

Standartlar	EN/IEC 60947-3 EN/IEC 60269-2 UL 4248-1 CSA C22.2 No 4248-1 EN 45545-2: R22 HL2
Ürün sertifikaları	IEC UL tarafından kabul görmüş CSA CCC EAC DNV-GL
Montaj desteği	35 mm simetrik DIN rayı
Montaj konumu	Dikey (tolerans: +/- 23°)
Bağlantılar - terminaller	Vida kelepçesi terminalleri 1 kablo(lar) 1…16 mm²sert Vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm²sert Vida kelepçesi terminalleri 1 kablo(lar) 1…16 mm²esnek with or without Vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm²esnek with or without
Sıkma torku	2,2 N.m - tornavidayla PZ2 2,2 N.m - tornavidayla düz Ø 5,5 mm
Yükseklik	79,5 mm
Genişlik	52,5 mm
Derinlik	61 mm
Ürün ağırlığı	0,126 kg
Set başına Miktar	4'lü set

Ortam

Depolama için ortam hava sıcaklığı	-40…70 °C
Çalışma için ortam hava sıcaklığı	-40…70 °C with derating above 20°C
Çalışma yüksekliği	0...2000 m
IP koruma derecesi	IP20
Kirletme derecesi	3
Yangına dayanıklılık	960 °C 'e uygunIEC 60695-2-1
Uyumluluk kodu	DF10

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	5,300 cm
Package 1 Width	6,200 cm
Package 1 Length	8,000 cm
Package 1 Weight	133,000 g
Unit Type of Package 2	BB1
Number of Units in Package 2	4
Package 2 Height	6,800 cm
Package 2 Width	8,500 cm
Package 2 Length	22,200 cm
Package 2 Weight	570,000 g
Unit Type of Package 3	S03
Number of Units in Package 3	64
Package 3 Height	30,000 cm
Package 3 Width	30,000 cm
Package 3 Length	40,000 cm
Package 3 Weight	9,504 kg

Sürdürülebilirlik Teklifi

Sürdürülebilir teklif durumu	Green Premium ürünü
REACh Düzenlemesi	REACh Bildirisi
REACh, SVHC içermez	Evet
EU RoHS Direktifi	Uyumlu EU RoHS Bildirisi
Toksik ağır metal içermez	Evet
Cıva içermez	Evet
Çin RoHS Düzenlemesi	Çin RoHS beyanı
RoHS muafiyet bilgileri	Evet
Çevre Beyanı	Çevresel Ürün Profili
Döngüsellik Profili	Belirli geri dönüşüm işlemlerine gerek yoktur Döngüsellik Profili
WEEE	Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.

Sözleşme garantisi

Garanti

18 months

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Ürün hakkında henüz soru sorulmamış.

Soru Sor

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

Sitemize ilk yorumu siz yapın!

Deneyimini Paylaş

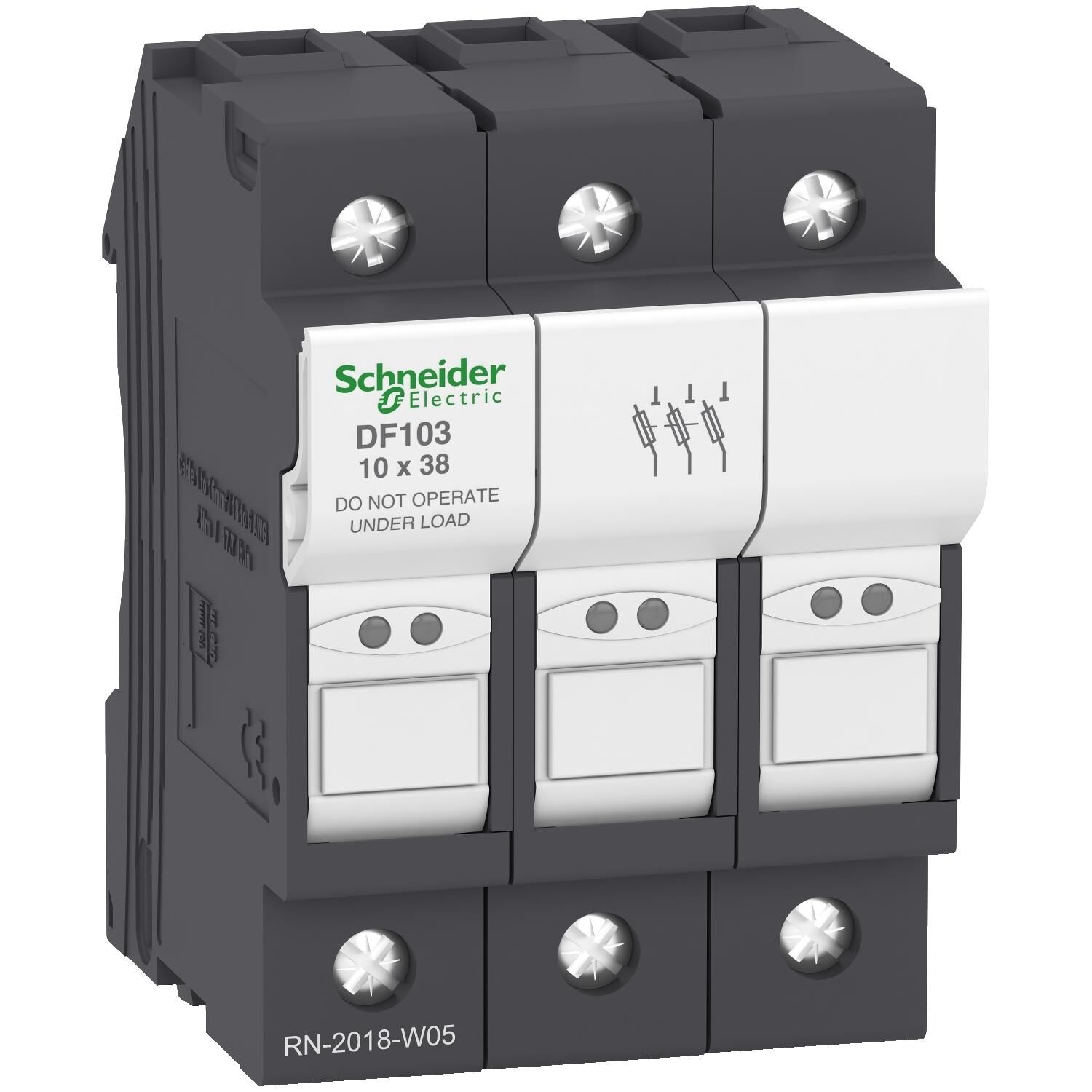

Schneider Electric DF103 10X38 Kartuş Sigorta Yuvası
