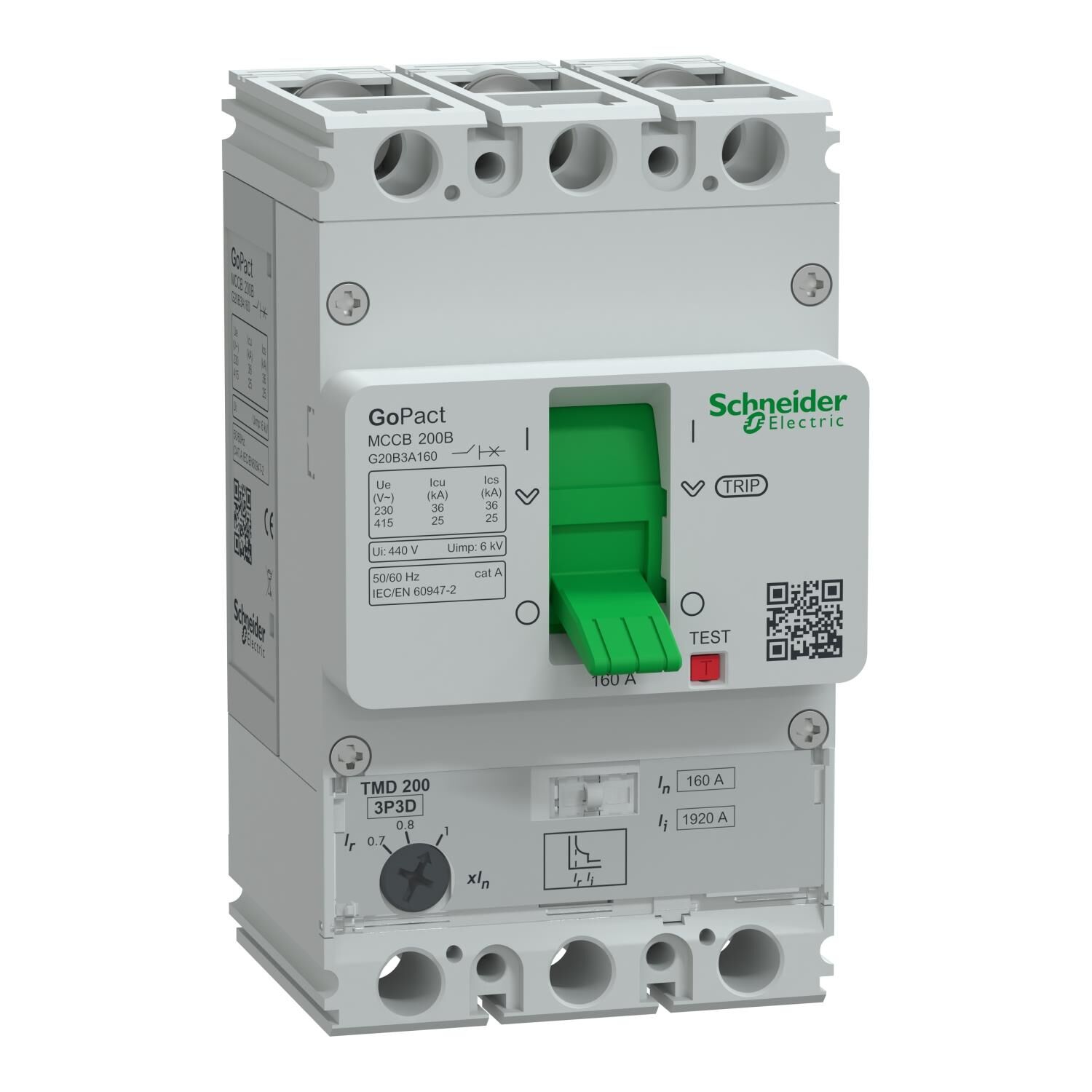

Schneider Electric G20B3A160 3X160A 36kA Termik Manyetik Şalter Gopact
|
Ana | |
|
Ürün serisi |
GoPact MCCB |
|
Ürün ya da bileşen tipi |
Devre kesici |
|
ürün adı |
GoPact MCCB 200 |
|
cihaz uygulaması |
Dağıtım |
|
Kutup tanımı |
3P |
|
korumalı kutup açıklaması |
3d |
|
[In] nominal akım |
160 A -de 40 °C |
|
[Ue] nominal çalışma voltajı |
415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
|
yalıtıma uygunluk |
Evet 'e uygunEN/IEC 60947-2 |
|
kullanım kategorisi |
Kategori A |
|
[Icu] rated ultimate short-circuit breaking capacity |
25 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
|
Performans seviyesi |
B 25 kA 380/415 V AC |
|
Açma Birimi Adı |
TM-D |
|
açma birimi teknolojisi |
Termik Manyetik |
|
Açma Birimi Koruma Fonksiyonları |
LI |
|
Kontrol tipi |
Geçiş |
|
Circuit breaker mounting mode |
Sabit |
|
Tamamlayıcı | |
|
[Ui] nominal yalıtım voltajı |
440 V AC 'e uygunEN/IEC 60947-2 |
|
[Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunEN/IEC 60947-2 |
|
[Ics] rated service short-circuit breaking capacity |
25 kA -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
|
Mekanik dayanıklılık |
30000 cycles |
|
elektrik dayanıklılığı |
8000 cycles -de 415 V In |
|
kutup başına güç dağılımı |
16 W |
|
montaj desteği |
Arka plaka |
|
montaj konumu |
Yatay ve dikey |
|
üst bağlantı |
Ön |
|
aşağı bağlantı |
Ön |
|
Connection terminals |
Vidalı terminaller |
|
bağlantı aralığı |
25 mm |
|
koruma tipi |
L : for aşırı yük koruma (termik) |
|
açma birimi derecesi |
160 A -de 40 °C |
|
Long-time pick-up adjustment type Ir (thermal protection) |
Ayarlanabilir |
|
[Ir] long-time protection pick-up adjustment range |
0,7...1 x In |
|
Long-time protection delay adjustment type tr |
Sabit |
|
Instantaneous protection pick-up adjustment type Ii |
Sabit |
|
[Ii] instantaneous protection pick-up adjustment range |
12 x In |
|
Width (W) |
75 mm |
|
Height (H) |
130 mm |
|
Depth (D) |
60 mm |
|
Ürün ağırlığı |
0,9 kg |
|
renk |
Gri (RAL 7035) |
|
Ortam | |
|
Standartlar |
EN/IEC 60947-1 |
|
aşırı gerilim kategorisi |
III |
|
kirletme derecesi |
3 'e uygunIEC 60664-1 |
|
IP koruma derecesi |
IP20 'e uygunIEC 60529 |
|
Nominal çalışma ortam sıcaklığı |
-20…55 °C |
|
Depolama ortam koşulları |
-35…85 °C |
|
çalışma yüksekliği |
0...2000 m değer kaybı olmadan |
|
Paketleme üniteleri | |
|
Unit Type of Package 1 |
PCE |
|
Number of Units in Package 1 |
1 |
|
Package 1 Height |
13,6 cm |
|
Package 1 Width |
8,5 cm |
|
Package 1 Length |
13,9 cm |
|
Package 1 Weight |
995 g |
|
Unit Type of Package 2 |
S02 |
|
Number of Units in Package 2 |
8 |
|
Package 2 Height |
15 cm |
|
Package 2 Width |
30 cm |
|
Package 2 Length |
40 cm |
|
Package 2 Weight |
8,275 kg |
|
Unit Type of Package 3 |
P06 |
|
Number of Units in Package 3 |
128 |
|
Package 3 Height |
75 cm |
|
Package 3 Width |
60 cm |
|
Package 3 Length |
80 cm |
|
Package 3 Weight |
140,9 kg |
