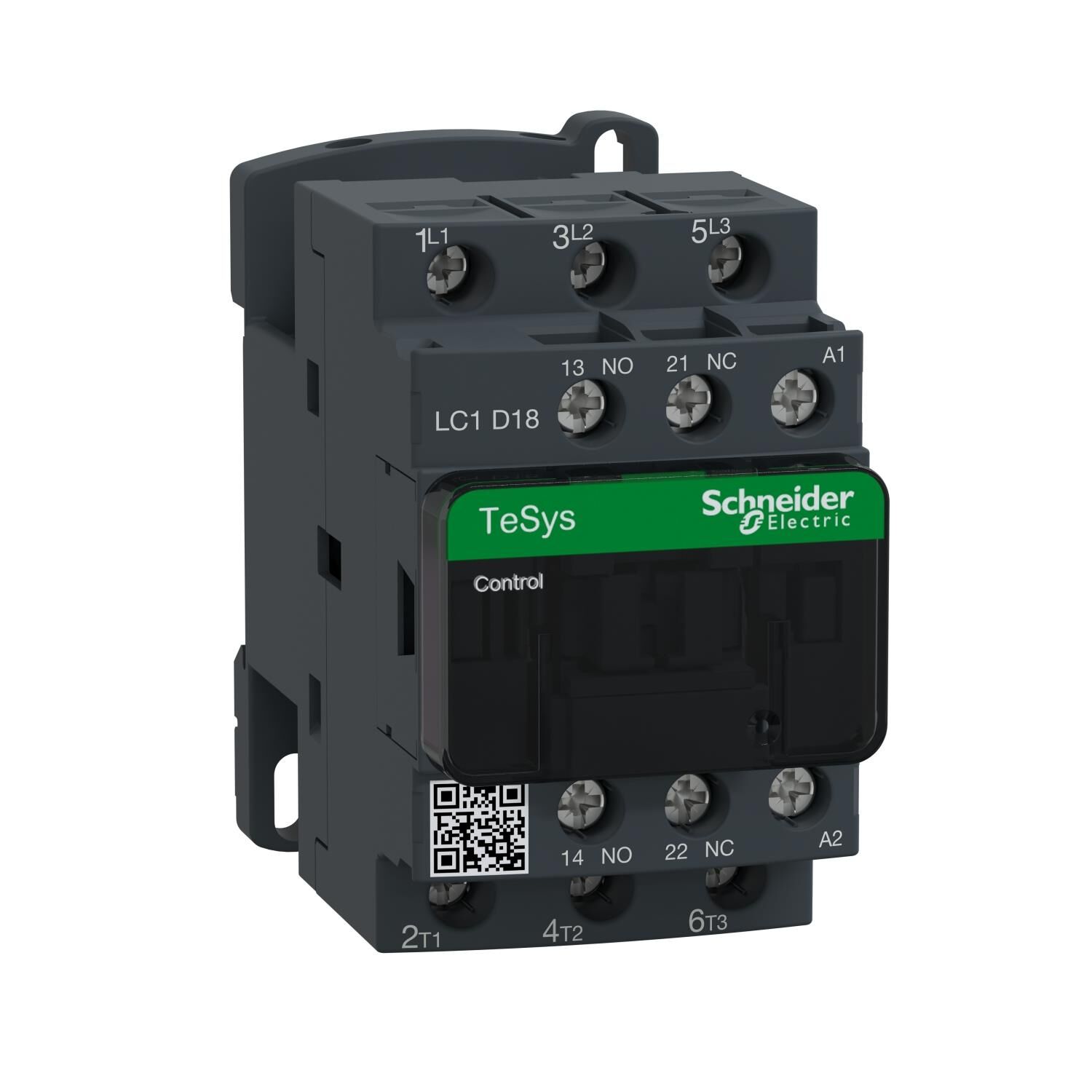

| Ürün serisi |
TeSys Deca |
| Ürün ya da bileşen tipi |
Kontaktör |
| Ürün grubu |
LC1D |
| kontaktör uygulaması |
Direnç yükü
Motor kontrol |
| kullanım kategorisi |
AC-1
AC-4
AC-3
AC-3e |
| Kutup tanımı |
3P |
| [Ue] nominal çalışma voltajı |
Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC |
| [Ie] nominal çalışma akımı |
18 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi
32 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi
18 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi |
| [Uc] control circuit voltage |
220 V AC 50/60 Hz |
Tamamlayıcı
| motor gücü kW |
4 kW at 220...230 V AC 50/60 Hz (AC-3)
7,5 kW at 380...400 V AC 50/60 Hz (AC-3)
9 kW at 415...440 V AC 50/60 Hz (AC-3)
10 kW at 500 V AC 50/60 Hz (AC-3)
10 kW at 660...690 V AC 50/60 Hz (AC-3)
4 kW at 400 V AC 50/60 Hz (AC-4)
4 kW at 220...230 V AC 50/60 Hz (AC-3e)
7,5 kW at 380...400 V AC 50/60 Hz (AC-3e)
9 kW at 415...440 V AC 50/60 Hz (AC-3e)
10 kW at 500 V AC 50/60 Hz (AC-3e)
10 kW at 660...690 V AC 50/60 Hz (AC-3e) |
| motor gücü hp |
1 hp at 115 V AC 50/60 Hz for 1 faz motors
3 hp at 230/240 V AC 50/60 Hz for 1 faz motors
5 hp at 200/208 V AC 50/60 Hz for 3 faz motors
5 hp at 230/240 V AC 50/60 Hz for 3 faz motors
10 hp at 460/480 V AC 50/60 Hz for 3 faz motors
15 hp at 575/600 V AC 50/60 Hz for 3 faz motors |
| uyumluluk kodu |
LC1D |
| kutup kontak düzenleme |
3 NA |
| kontak uyumluluğu |
M2 |
| koruyucu kapak |
Ile |
| [Ith] klasik açık hava termik akımı |
10 A (at 60 °C) for sinyalleme devresi
32 A (at 60 °C) for güç devresi |
| Irms nominal kapama kapasitesi |
140 A AC for sinyalleme devresi conforming to IEC 60947-5-1
250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
300 A at 440 V for güç devresi conforming to IEC 60947 |
| nominal kesme kapasitesi |
300 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı |
145 A 40 °C - 10 s for güç devresi
240 A 40 °C - 1 sn for güç devresi
40 A 40 °C - 10 min for güç devresi
84 A 40 °C - 1 min for güç devresi
100 A - 1 sn for sinyalleme devresi
120 A - 500 ms for sinyalleme devresi
140 A - 100 ms for sinyalleme devresi |
| ilgili sigorta değeri |
10 A gG for sinyalleme devresi conforming to IEC 60947-5-1
50 A gG at <= 690 V coordination tip 1 for güç devresi
35 A gG at <= 690 V coordination tip 2 for güç devresi |
| ortalama empedans |
2,5 mOhm - Ith 32 A 50 Hz for güç devresi |
| kutup başına güç dağılımı |
2,5 W AC-1
0,8 W AC-3
0,8 W AC-3e |
| [Ui] nominal yalıtım voltajı |
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali |
| aşırı gerilim kategorisi |
III |
| kirletme derecesi |
3 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947 |
| güvenlik güvenilirlik düzeyi |
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık |
15 Mcycles |
| elektrik dayanıklılığı |
1,65 Mcycles 18 A AC-3 Ue'de <= 440 V
1 Mcycles 32 A AC-1 Ue'de <= 440 V
1,65 Mcycles 18 A AC-3e Ue'de <= 440 V |
| kontrol devresi tipi |
AC -de 50/60 Hz standart |
| bobin teknolojisi |
Yerleşik süpresör modülü olmadan |
| kontrol devresi gerilim limitleri |
0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz |
| VA cinsinden kalkış gücü |
70 VA 60 Hz cos phi 0,75 (at 20 °C)
70 VA 50 Hz cos phi 0,75 (at 20 °C) |
| VA cinsinden tutma güç tüketimi |
7,5 VA 60 Hz cos phi 0,3 (at 20 °C)
7 VA 50 Hz cos phi 0,3 (at 20 °C) |
| ısı dağılımı |
2…3 W at 50/60 Hz |
| çalışma süresi |
12...22 msn kapama
4...19 msn açma |
| Maksimum çalışma hızı |
3600 cyc/h -de <60 °C |
| bağlantılar - terminaller |
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: katı kablo uçsuz |
| sıkma torku |
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| yardımcı kontak düzenleme |
1 NA + 1 NK |
| yardımcı kontak tipi |
Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
| sinyalleme devre frekansı |
25...400 Hz |
| minimum anahtarlama gerilimi |
17 V for sinyalleme devresi |
| minimum anahtarlama akımı |
5 mA for sinyalleme devresi |
| yalıtım direnci |
> 10 MOhm for sinyalleme devresi |
| çakışmama süresi |
1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında |
| montaj desteği |
Plaka
Ray |
Ortam
| standartlar |
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1 |
| Ürün sertifikaları |
GOST
UL
RINA
CCC
DNV
BV
GL
CSA
LROS (Lloyds register of shipping)
UKCA |
| IP koruma derecesi |
IP20 ön yüz 'e uygunIEC 60529 |
| koruyucu bakım |
TH 'e uygunIEC 60068-2-30 |
| iklimsel dayanım |
'E uygunIACS E10 nemli sıcağa maruz kalma
'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı |
-40…60 °C
60…70 °C değer kaybı ile |
| çalışma yüksekliği |
0...3000 m |
| yangına dayanıklılık |
850 °C 'e uygunIEC 60695-2-1 |
| alev gecik. |
V1 'e uygunUL 94 |
| mekanik dayanıklılık |
Titreşimler kontaktör açık (2 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 10 Gn)
Şoklar kontaktör kapalı (11 msn için 15 Gn) |
| Yükseklik |
77 mm |
| Genişlik |
45 mm |
| Derinlik |
86 mm |
| Ürün ağırlığı |
0,33 kg |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
5,000 cm |
| Package 1 Width |
9,200 cm |
| Package 1 Length |
11,200 cm |
| Package 1 Weight |
352,000 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
20 |
| Package 2 Height |
15,000 cm |
| Package 2 Width |
30,000 cm |
| Package 2 Length |
40,000 cm |
| Package 2 Weight |
7,415 kg |
| Unit Type of Package 3 |
P06 |
| Number of Units in Package 3 |
320 |
| Package 3 Height |
75,000 cm |
| Package 3 Width |
60,000 cm |
| Package 3 Length |
80,000 cm |
| Package 3 Weight |
128,420 kg |
