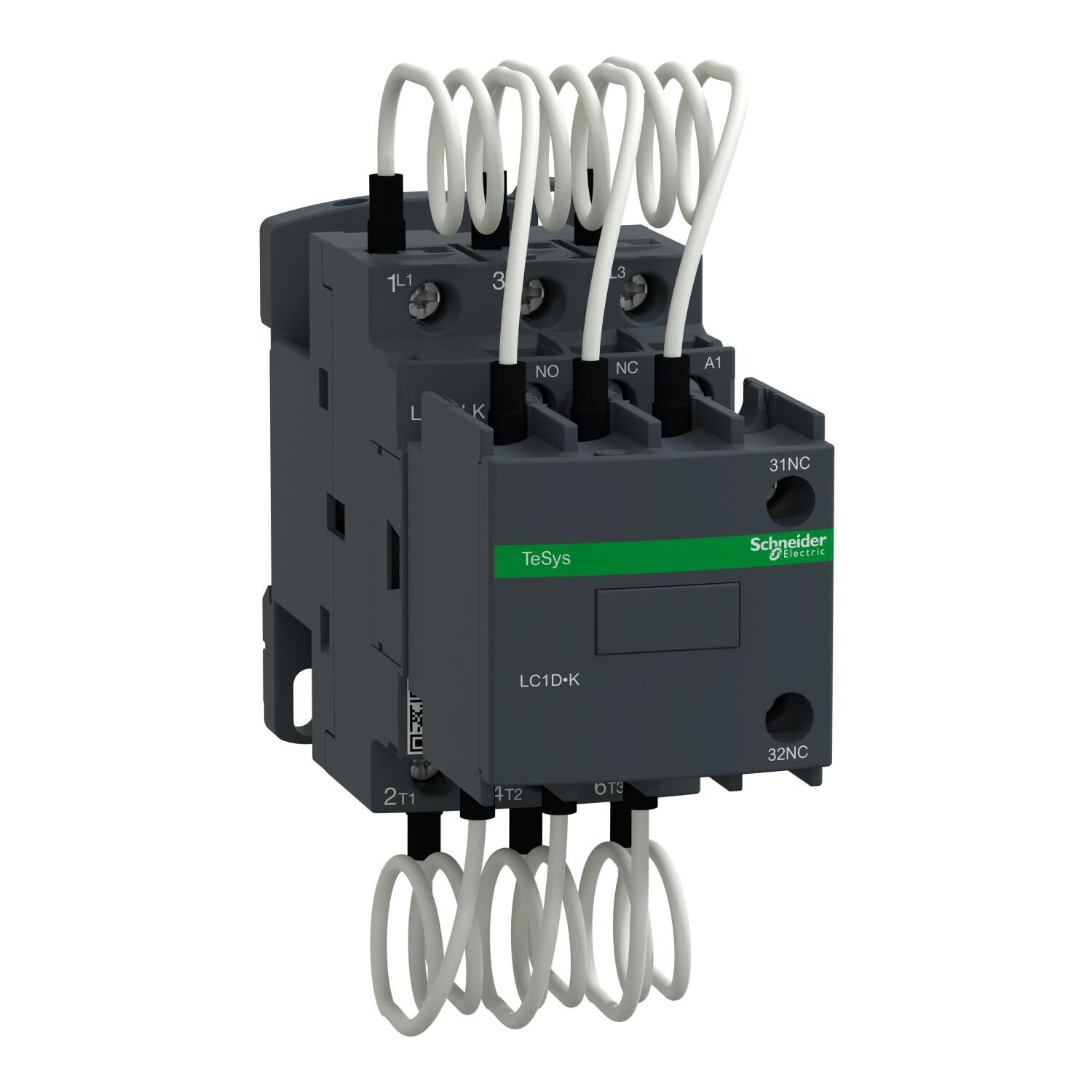

Schneider Electric LC1DFKM7 12.5KVAR Kompanzasyon Kontaktörü 220VAC
seri
TeSys
TeSys Deca
ürün adı
TeSys LC1D.K
TeSys Deca
Ürün ya da bileşen tipi
Kapasitör görevli kontaktör
Ürün grubu
LC1DFK
cihaz uygulaması
Kontrol
kontaktör uygulaması
Güç faktörü düzeltme
kullanım kategorisi
AC-6B
Kutup tanımı
3P
power pole contact composition
3 NA
[Ue] nominal çalışma voltajı
Güç devresi: 690 V AC 50/60 Hz
reaktif güç değeri
7 kvar -de 230 V AC 50 Hz -de <60 °C
12,5 kvar -de 400 V AC 50 Hz -de <60 °C
13 kvar -de 440 V AC 50 Hz -de <60 °C
21 kvar -de 690 V AC 50 Hz -de <60 °C
kontrol devresi tipi
AC -de 50/60 Hz
kontrol devresi gerilimi
220 V AC 50/60 Hz
yardımcı kontak düzenleme
1 NA + 2 NK anlık
elektrik dayanıklılığı
300000 cycles Ue'de 400 V
200000 cycles Ue'de 690 V
montaj desteği
DIN rayı
Plaka
Standartlar
EN/IEC 60947-1
EN/IEC 60947-4-1
IEC 60335-1
Ürün sertifikaları
IECEE CB Şeması
UKCA
bağlantılar - terminaller
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: katı
Güç devresi: vida kelepçesi terminalleri 2 1,5…4 mm² - cable stiffness: katı
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1,5…4 mm² - cable stiffness: esnek Kablo uçlu
sıkma torku
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
Maksimum çalışma hızı
240 cyc/h
yardımcı kontak tipi
Tip mekanik olarak bağlantılı 1 NA + 2 NK 'e uygunIEC 60947-5-1
IP koruma derecesi
IP20 ön yüz 'e uygunIEC 60529
Nominal çalışma ortam sıcaklığı
-5…60 °C
Depolama ortam koşulları
-60…80 °C
çalışma yüksekliği
0...3000 m
Yükseklik
115 mm
Genişlik
45 mm
Derinlik
121 mm
Ürün ağırlığı
0,53 kg
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
6,800 cm
Package 1 Width
20,000 cm
Package 1 Length
22,400 cm
Package 1 Weight
538,000 g
Unit Type of Package 2
S03
Number of Units in Package 2
6
Package 2 Height
30,000 cm
Package 2 Width
30,000 cm
Package 2 Length
40,000 cm
Package 2 Weight
3,717 kg
Unit Type of Package 3
P06
Number of Units in Package 3
48
Package 3 Height
75,000 cm
Package 3 Width
60,000 cm
Package 3 Length
80,000 cm
Package 3 Weight
37,736 kg
