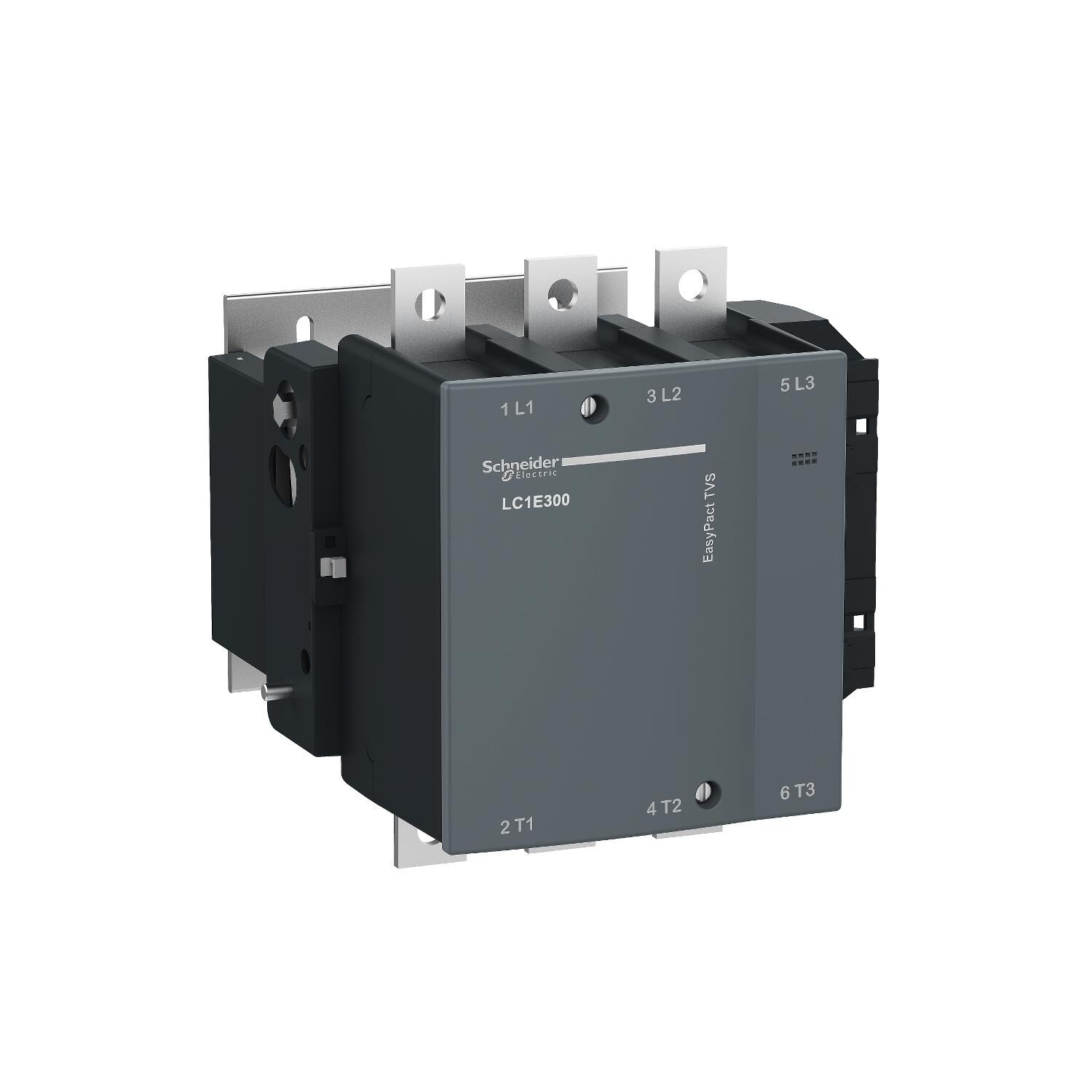

Schneider Electric LC1E300M5 300A 160kW Kontaktör 220VAC
seri
Easy TeSys
Ürün serisi
Easy TeSys Control
Ürün ya da bileşen tipi
Kontaktör
Ürün grubu
LC1E
kontaktör uygulaması
Direnç yükü
Motor kontrol
kullanım kategorisi
AC-1
AC-3
Kutup tanımı
3P
[Ue] nominal çalışma voltajı
Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı
300 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi
320 A (at <40 °C) at <= 440 V AC AC-1 for güç devresi
[Uc] control circuit voltage
220 V AC 50 Hz
motor gücü kW
90 kW at 220...230 V AC 50/60 Hz (AC-3)
160 kW at 380...400 V AC 50/60 Hz (AC-3)
160 kW at 415 V AC 50/60 Hz (AC-3)
185 kW at 440 V AC 50/60 Hz (AC-3)
200 kW at 500 V AC 50/60 Hz (AC-3)
250 kW at 660...690 V AC 50/60 Hz (AC-3)
kutup kontak düzenleme
3 NA
[Ith] klasik açık hava termik akımı
320 A (at 40 °C)
Irms nominal kapama kapasitesi
3000 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
nominal kesme kapasitesi
2400 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı
2200 A 40 °C - 10 s for güç devresi
ilgili sigorta değeri
10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
500 A gG at <= 690 V coordination tip 1 for güç devresi
ortalama empedans
0,3 mOhm - Ith 320 A 50 Hz for güç devresi
kutup başına güç dağılımı
27 W AC-3
31 W AC-1
[Ui] nominal yalıtım voltajı
690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi
III
kirletme derecesi
3
[Uimp] nominal darbe dayanım voltajı
8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık
5000000 cycles
elektrik dayanıklılığı
400000 cycles AC-1
500000 cycles AC-3
kontrol devresi tipi
AC -de 50 Hz
kontrol devresi gerilim limitleri
0,85...1,1 Uc -5…55 °C çalışma 50 Hz
0,35...0,55 Uc -5…55 °C düşme 50 Hz
VA cinsinden kalkış gücü
650 VA 50 Hz cos phi 0,9 (at 20 °C)
650 VA 60 Hz cos phi 0,9 (at 20 °C)
VA cinsinden tutma güç tüketimi
10 VA 50 Hz cos phi 0,9 (at 20 °C)
10 VA 60 Hz cos phi 0,9 (at 20 °C)
ısı dağılımı
8 W for kontrol devresi
çalışma süresi
40...65 msn kapanışta
100...170 msn açılışta
Maksimum çalışma hızı
1200 cyc/h -de <55 °C
bağlantılar - terminaller
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: pabuçlu kablo - external diameter: 240 mm
Güç devresi: çubuklar 2 - busbar cross section: 5 x 30 mm
sıkma torku
Kontrol devresi: 1,2 N.m
Güç devresi: 35 N.m
minimum anahtarlama gerilimi
17 V for kontrol devresi
minimum anahtarlama akımı
5 mA for kontrol devresi
yalıtım direnci
> 10 MOhm for kontrol devresi
çakışmama süresi
1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
montaj desteği
Plaka
standartlar
IEC 60947-1
IEC 60947-4-1
IEC 60947-5-1
Ürün sertifikaları
EAC
CE
IP koruma derecesi
IP00 'e uygunIEC 60529
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı
-20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışma
çalışma yüksekliği
3000 m olmadan
yangına dayanıklılık
850 °C 'e uygunIEC 60695-2-1
mekanik dayanıklılık
Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 6 Gn)
Şoklar kontaktör kapalı (11 msn için 7 Gn)
Yükseklik
206 mm
Genişlik
213 mm
Derinlik
219 mm
Ürün ağırlığı
8,5 kg
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
27,0 cm
Package 1 Width
25,0 cm
Package 1 Length
31,0 cm
Package 1 Weight
9,446 kg
