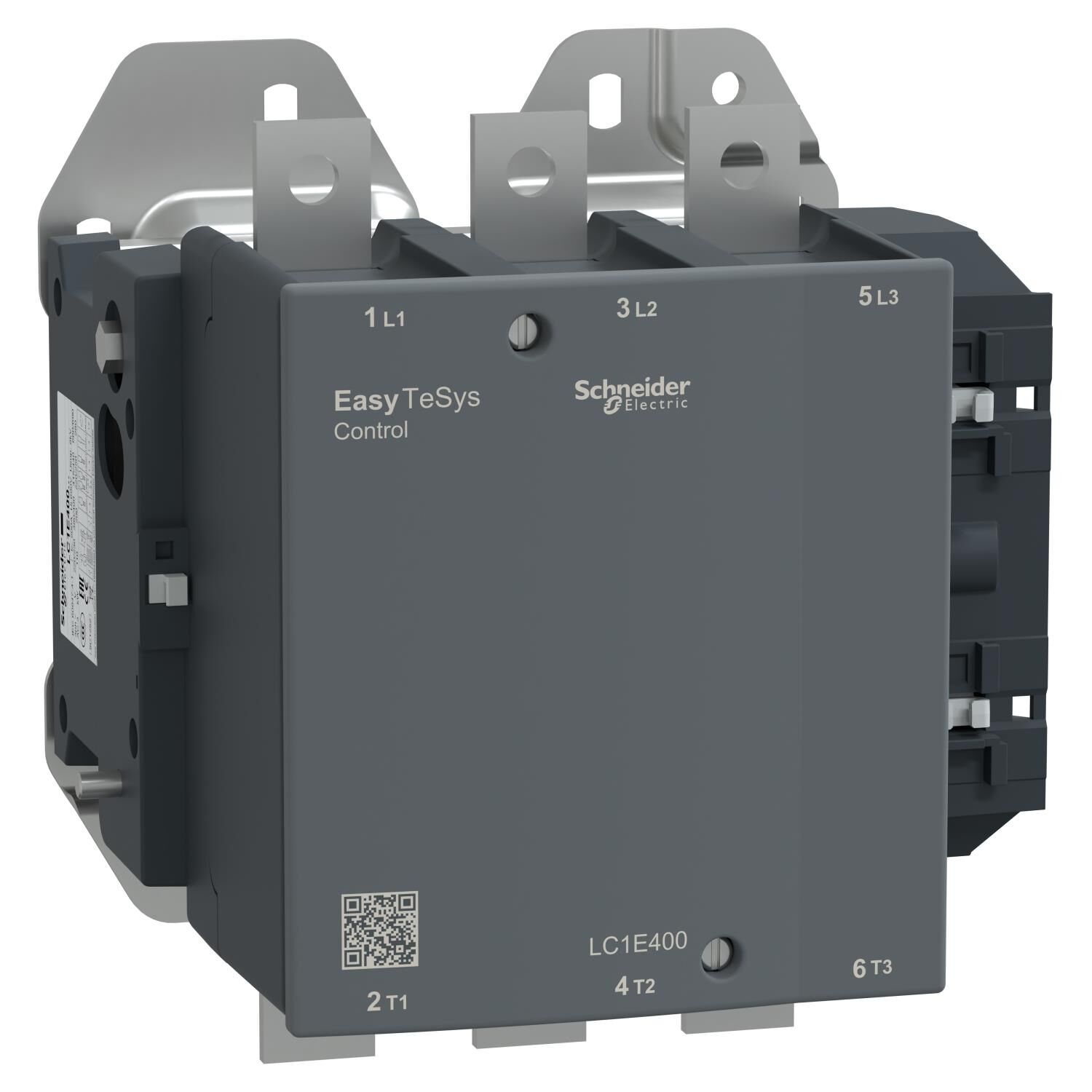

Schneider Electric LC1E400M7 400A Kontaktör 220VAC

Ana

seri

Easy TeSys

Ürün serisi

Easy TeSys Control

Ürün ya da bileşen tipi

Kontaktör

Ürün grubu

LC1E

kontaktör uygulaması

Direnç yükü
Motor kontrol

kullanım kategorisi

AC-1
AC-3

Kutup tanımı

3P

[Ue] nominal çalışma voltajı

Güç devresi: <= 690 V AC 50/60 Hz

[Ie] nominal çalışma akımı

400 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi
500 A (at <40 °C) at <= 440 V AC AC-1 for güç devresi

[Uc] control circuit voltage

220 V AC 50/60 Hz

Tamamlayıcı

motor gücü kW

110 kW at 220...230 V AC 50/60 Hz
200 kW at 380...400 V
220 kW at 415 V
250 kW at 440 V
257 kW at 500 V
280 kW at 660...690 V

kutup kontak düzenleme

3 NA

[Ith] klasik açık hava termik akımı

500 A (at 40 °C) for güç devresi

Irms nominal kapama kapasitesi

4000 A at 440 V AC for güç devresi conforming to IEC 60947-4-1

nominal kesme kapasitesi

3200 A at 440 V for güç devresi conforming to IEC 60947

[Icw] nominal kısa süreli dayanma akımı

3600 A 40 °C - 10 s for güç devresi

ilgili sigorta değeri

10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
630 A gG at <= 690 V coordination tip 1 for güç devresi

ortalama empedans

0,26 mOhm - Ith 500 A 50 Hz for güç devresi

kutup başına güç dağılımı

42 W AC-3
65 W AC-1

[Ui] nominal yalıtım voltajı

690 V 'e uygunIEC 60947-4-1

aşırı gerilim kategorisi

III

kirletme derecesi

3

[Uimp] nominal darbe dayanım voltajı

8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947

Mekanik dayanıklılık

4000000 cycles

elektrik dayanıklılığı

250000 cycles AC-1
600000 cycles AC-3

kontrol devresi tipi

AC -de 50/60 Hz

kontrol devresi gerilim limitleri

0,85...1,1 Uc -5…55 °C çalışma 50/60 Hz
0,35...0,5 Uc -5…55 °C düşme 50/60 Hz

VA cinsinden kalkış gücü

1075 VA 50 Hz cos phi 0,9 (at 20 °C)
1075 VA 60 Hz cos phi 0,9 (at 20 °C)

VA cinsinden tutma güç tüketimi

15 VA 50 Hz cos phi 0,9 (at 20 °C)
15 VA 60 Hz cos phi 0,9 (at 20 °C)

ısı dağılımı

14 W for kontrol devresi

çalışma süresi

100...170 msn açılışta
40...75 msn kapanışta

Maksimum çalışma hızı

2400 cyc/h -de <55 °C

bağlantılar - terminaller

Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: pabuçlu kablo 2 - external diameter: 150 mm
Güç devresi: çubuklar 2 - busbar cross section: 30 x 5 mm

sıkma torku

Kontrol devresi: 1,2 N.m
Güç devresi: 35 N.m

minimum anahtarlama gerilimi

17 V for kontrol devresi

minimum anahtarlama akımı

5 mA for kontrol devresi

yalıtım direnci

> 10 MOhm for kontrol devresi

çakışmama süresi

1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen

montaj desteği

Plaka

Ortam

standartlar

IEC 60947-4-1
IEC 60947-5-1
IEC 60947-1

Ürün sertifikaları

EAC
CE

IP koruma derecesi

IP00 'e uygunIEC 60529

cihazın çevresindeki izin verilebilir ortam hava sıcaklığı

-20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışma

çalışma yüksekliği

3000 m olmadan

yangına dayanıklılık

850 °C 'e uygunIEC 60695-2-1

mekanik dayanıklılık

Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 6 Gn)
Titreşimler kontaktör kapalı (5 Gn, 5...300 Hz)
Şoklar kontaktör kapalı (11 msn için 15 Gn)

Yükseklik

375 mm

Genişlik

213 mm

Derinlik

219 mm

Ürün ağırlığı

9,1 kg

Paketleme üniteleri

Unit Type of Package 1

PCE

Number of Units in Package 1

1

Package 1 Height

26,0 cm

Package 1 Width

24,0 cm

Package 1 Length

32,0 cm

Package 1 Weight

9,329 kg

Unit Type of Package 2

S06

Number of Units in Package 2

10

Package 2 Height

73,5 cm

Package 2 Width

60,0 cm

Package 2 Length

80,0 cm

Package 2 Weight

106,29 kg
