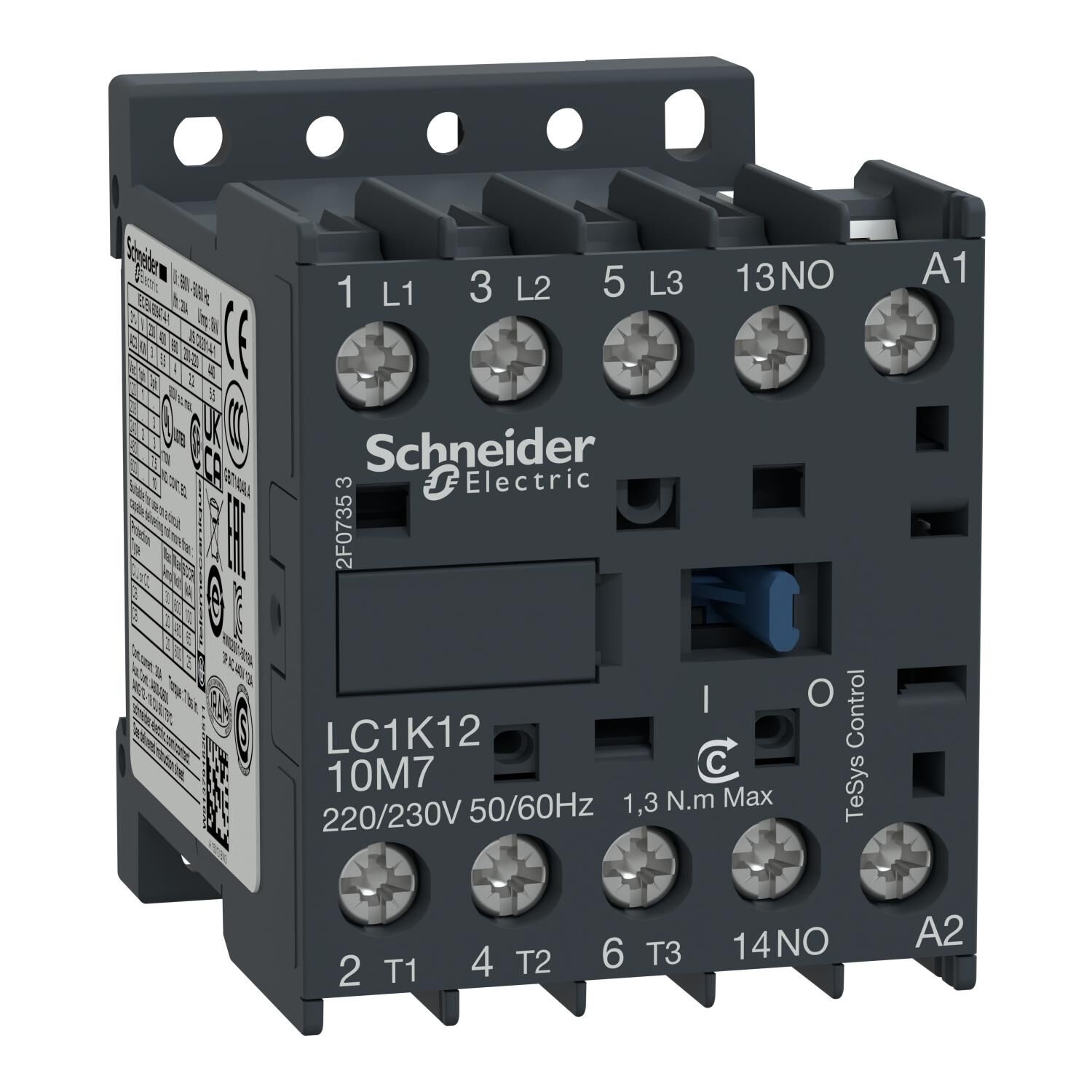

Schneider Electric LC1K1210M7 12A Kontaktör 220VAC 5.5kW
%56
618,82 TL
1.406,40 TL
Kategori
Marka
Stok Kodu
LC1K1210M7
Garanti Süresi
24 Ay
Fiyat
1.172,00 TL + KDV
| seri | TeSys |
|---|---|
| Ürün ya da bileşen tipi | Kontaktör |
| Ürün grubu | LC1K |
| cihaz uygulaması | Kontrol |
| kontaktör uygulaması | Motor kontrol Direnç yükü |
| kullanım kategorisi | AC-3 AC-3e AC-1 AC-4 |
|---|---|
| Kutup tanımı | 3P |
| power pole contact composition | 3 NA |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 690 V AC <= 400 Hz Sinyalleme devresi: <= 690 V AC <= 400 Hz |
| [Ie] nominal çalışma akımı | 12 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 12 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi 20 A (at <60 °C) at <= 690 V AC AC-1 for güç devresi |
| kontrol devresi tipi | AC -de 50/60 Hz |
| kontrol devresi gerilimi | 220...230 V AC 50/60 Hz |
| motor gücü kW | 3 kW -de 220...230 V AC 50/60 Hz AC-3 5,5 kW -de 380...415 V AC 50/60 Hz AC-3 5,5 kW -de 440 V AC 50/60 Hz AC-3 4 kW -de 690 V AC 50/60 Hz AC-3 3 kW -de 220...230 V AC 50/60 Hz AC-3e 5,5 kW -de 380...415 V AC 50/60 Hz AC-3e 5,5 kW -de 440 V AC 50/60 Hz AC-3e 4 kW -de 690 V AC 50/60 Hz AC-3e 3 kW -de 220...230 V AC 50/60 Hz AC-4 5,5 kW -de 380...415 V AC 50/60 Hz AC-4 5,5 kW -de 440 V AC 50/60 Hz AC-4 4 kW -de 690 V AC 50/60 Hz AC-4 |
| yardımcı kontak düzenleme | 1 NA |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| aşırı gerilim kategorisi | III |
| [Ith] klasik açık hava termik akımı | 20 A (at 60 °C) for güç devresi 10 A (at 50 °C) for sinyalleme devresi |
| Irms nominal kapama kapasitesi | 144 A AC for güç devresi conforming to IEC 60947 110 A AC for sinyalleme devresi conforming to IEC 60947 |
| nominal kesme kapasitesi | 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 115 A 50 °C - 1 sn for güç devresi 105 A 50 °C - 5 s for güç devresi 100 A 50 °C - 10 s for güç devresi 75 A 50 °C - 30 s for güç devresi 55 A 50 °C - 1 min for güç devresi 50 A 50 °C - 3 min for güç devresi 25 A 50 °C - >= 15 min for güç devresi 80 A - 1 sn for sinyalleme devresi 90 A - 500 ms for sinyalleme devresi 110 A - 100 ms for sinyalleme devresi |
| ilgili sigorta değeri | 25 A gG at <= 440 V for güç devresi 25 A aM for güç devresi 10 A gG for sinyalleme devresi conforming to IEC 60947 10 A gG for sinyalleme devresi conforming to VDE 0660 |
| ortalama empedans | 3 mOhm - Ith 20 A 50 Hz for güç devresi |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 Sinyalleme devresi: 600 V 'e uygunUL 508 Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14 |
| yalıtım direnci | > 10 MOhm for sinyalleme devresi |
| VA cinsinden kalkış gücü | 30 VA (at 20 °C) |
| VA cinsinden tutma güç tüketimi | 4,5 VA (at 20 °C) |
| ısı dağılımı | 1,3 W |
| kontrol devresi gerilim limitleri | Çalışma: 0,8...1,15 Uc (at <50 °C) Düşme: >= 0.20 Uc (at <50 °C) |
| bağlantılar - terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile |
| Maksimum çalışma hızı | 3600 cyc/h |
| yardımcı kontak tipi | Tip anlık 1 NA |
| sinyalleme devre frekansı | <= 400 Hz |
| minimum anahtarlama akımı | 5 mA for sinyalleme devresi |
| minimum anahtarlama gerilimi | 17 V for sinyalleme devresi |
| montaj desteği | Ray Plaka |
| sıkma torku | 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 2 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mm 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri pozidriv No 2 |
| çalışma süresi | 10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama |
| güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| çakışmama mesafesi | 0,5 mm |
| Mekanik dayanıklılık | 10 Mcycles |
| elektrik dayanıklılığı | 1,3 Mcycles 12 A AC-3 Ue'de <= 440 V 1,3 Mcycles 12 A AC-3e Ue'de <= 440 V 0,3 Mcycles 20 A AC-1 Ue'de <= 690 V 0,02 Mcycles 72 A AC-4 Ue'de <= 440 V |
| mekanik dayanıklılık | Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 |
| Yükseklik | 58 mm |
| Genişlik | 45 mm |
| Derinlik | 57 mm |
| Ürün ağırlığı | 0,18 kg |
