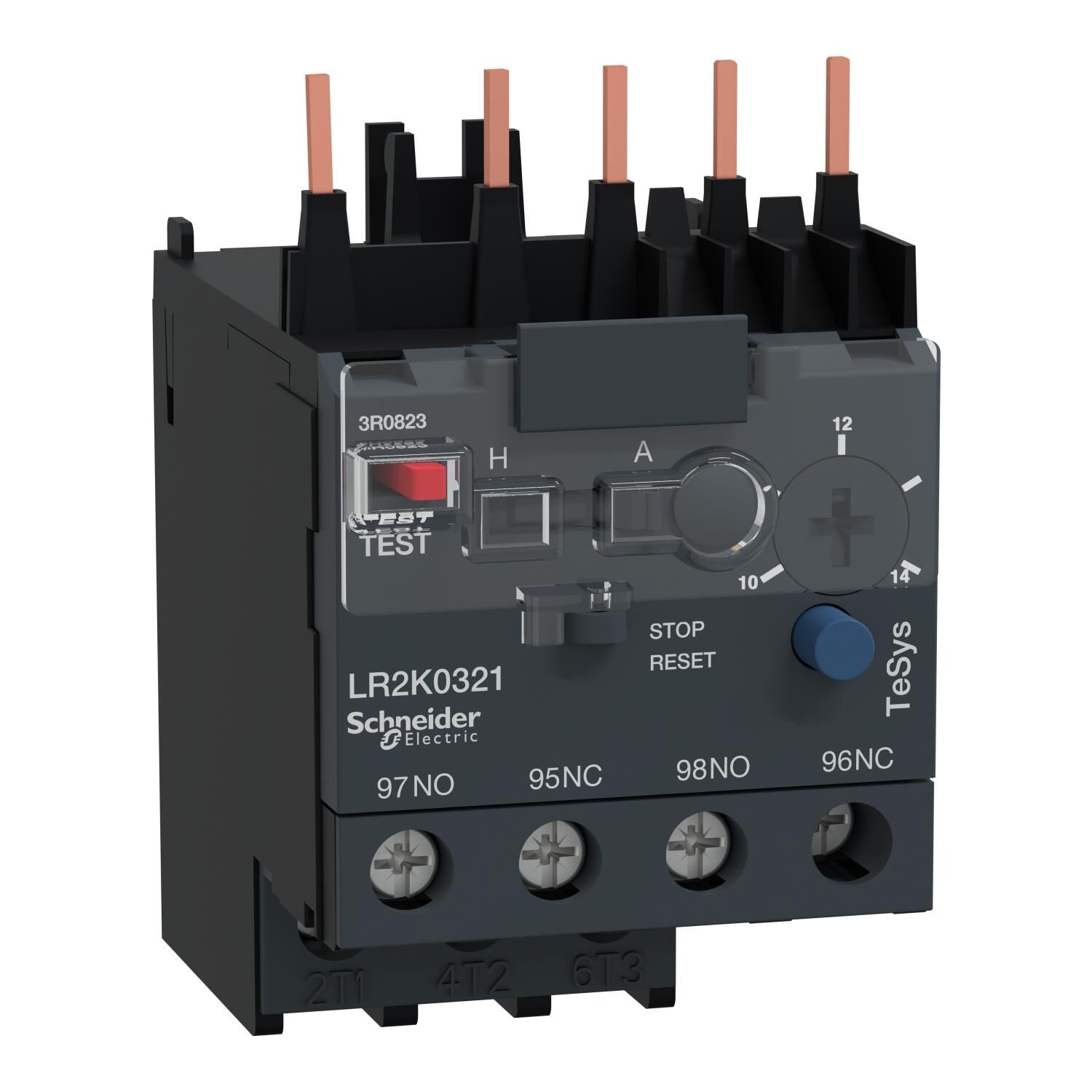

Schneider Electric LR2K0321 10-14A Termik Röle

Ana

Menzil

TeSys

Ürün adı

TeSys LRK

Ürün veya Bileşen Türü

Diferansiyel termal aşırı yük rölesi

Cihazın kısa adı

LR2K

röle uygulaması

Motor koruması

Ürün Uyumluluğu

LC7K
LP4K
LC1K
LP1K

Ağ tipi

AC
DC

Termal aşırı yük sınıfı

Sınıf 10A IEC 60947-4-1

Termal koruma ayar aralığı

10…14A

[Ui] nominal yalıtım voltajı

Güç devresi 690 V BS 4941
Güç devresi 690 V IEC 60947
Güç devresi 750 V VDE 0110 grup C
Güç devresi 600 V CSA C22.2 No 14

Tamamlayıcı

Ağ Frekansı

<= 400Hz

Montaj desteği

Kontaktör altı
Plaka, özel aksesuarlarla
Ray, özel aksesuarlarla

Yardımcı kontak bileşimi

1 NA + 1 NK

[Ith] geleneksel serbest hava termal akımı

6 Bir sinyal devresi

[Ue] nominal çalışma gerilimi

<= 690 V güç devresi
690 V AC AC-15 sinyal devresi
250 V DC DC-13 sinyal devresi

İlgili sigorta değeri

VDE 0660'a uygun sinyalleme devresi için 6
A gG IEC 60947'ye uygun sinyalleme devresi için 6 A gG

[Uimp] nominal darbe dayanım gerilimi

6 kV

Kutup başına güç dağıtımı

2W

Faz hatası hassasiyeti

Evet IEC 60947-4-1

Yerel sinyalizasyon

Seyahat göstergesi Sarı)

Kontrol tipi

Kırmızı düğmeli açma testi fonksiyonu
Mavi düğmeli durdurma ve manuel sıfırlama
seçici anahtarı manuel veya otomatik sıfırlama

Bağlantılar - terminaller

Vida kelepçesi terminalleri 1 0,00…0,01 inç² (1,5…4 mm²)katı
vida kelepçesi terminalleri 2 0,00…0,01 inç² (1,5…4 mm²)katı vida kelepçesi terminalleri 1 0,00…0,01 inç² (0,75…4 mm²)esnek kablo ucu vida kelepçesi
olmadan
terminaller 2 0,00…0,01 in² (0,75…4 mm²)esnek kablo
ucu vida kelepçesi olmadan terminaller 1 0,00…0,00 in² (0,34…2,5 mm²)esnek kablo
ucu vida kelepçesi ile terminaller 2 0,00…0,00 in² (0,34…1,5 mm²)esnek kablo ucu

Sıkma torku

11,51 lbf.inç (1,3 Nm) vida kelepçeli terminaller Philips No 2
11,51 lbf.inç (1,3 Nm) vida kelepçeli terminaller düz Ø 6 mm
11,51 lbf.inç (1,3 Nm) vida kelepçeli terminaller pozidriv No 2

Yükseklik

2,28 inç (58 mm)

Genişlik

1,77 inç (45 mm)

Derinlik

2,56 inç (65 mm)

Net ağırlığı

0,32 lb(ABD) (0,145 kg)
