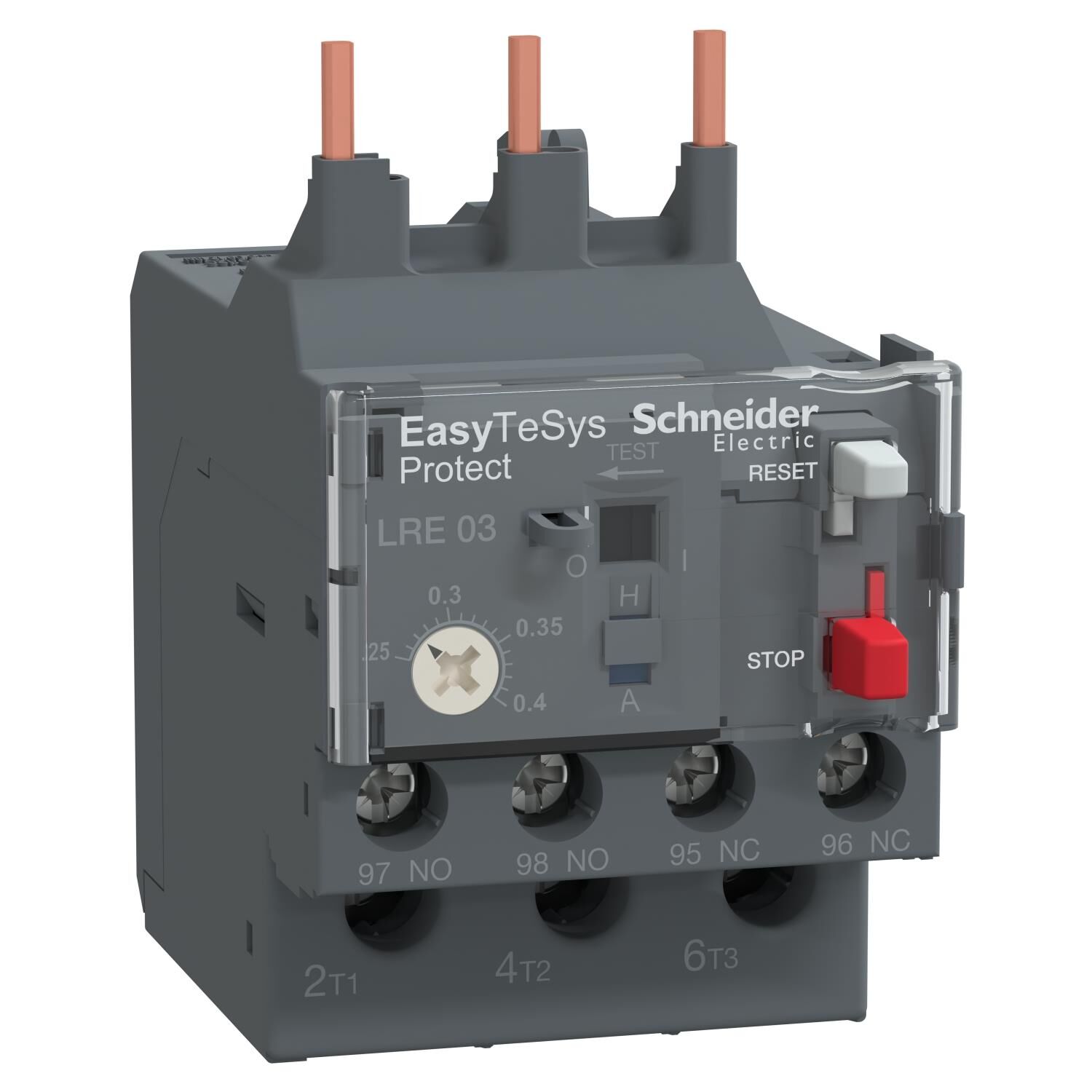

Schneider Electric LRE03 0.25-0.4A Termik Röle

Ana

seri

Easy TeSys

Ürün serisi

Easy TeSys Protect

Ürün ya da bileşen tipi

Diferansiyel termal aşırı yük rölesi

Ürün grubu

LRE

röle uygulaması

Motor koruma

faz arızası hassasiyeti

Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 'e uygunIEC 60947-4-1

renk

Gri (RAL 7011)

Tamamlayıcı

ürün uyumluluğu

LC1E06...38

Şebeke tipi

AC

Şebeke frekansı

50...60 Hz

montaj desteği

Kontaktör altında
Plaka, özel aksesuarlı
Ray, özel aksesuarlı

asiri yük açma sinifi

Sınıf 10A 'e uygunIEC 60947-4-1

Sinyalizasyon fonksiyonu

Röle açma göstergesi

Termik Koruma Ayar Aralığı

0,25…0,4 A

açma eşiği

1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1

mekanik dayanıklılık

Şoklar: 11 msn için 6 Gn 'e uygunIEC 60068-2-7
Titreşimler: 3 Gn 'e uygunIEC 60068-2-6

yardımcı kontak düzenleme

1 NA + 1 NK

[Ith] klasik açık hava termik akımı

5 A için sinyalleme devresi

[Ue] nominal çalışma voltajı

<= 690 V AC

ilgili sigorta değeri

2 A gG for güç devresi
1 A aM for güç devresi
5 A gG for sinyalleme devresi

[Ui] nominal yalıtım voltajı

690 V 'e uygunIEC 60947-4-1

[Uimp] nominal darbe dayanım voltajı

6 kV

yerel sinyalleme

Açma göstergesi

kontrol tipi

Açma/kapama butonu kırmızı durdurma:
Açma/kapama butonu yeşil sıfırlama:

sıcaklık dengeleme

-20…60 °C

bağlantılar - terminaller

Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - cable stiffness: katı kablo uçsuz
Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: katı kablo uçsuz

Recommended tightening torque

Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
Sinyalleme devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri

Yükseklik

44,5 mm

Genişlik

45 mm

Derinlik

70 mm

Ürün ağırlığı

0,13 kg

Ortam

Standartlar

IEC 60947-4-1
IEC 60947-5-1

Ürün sertifikaları

EAC

koruyucu bakım

TH 'e uygunIEC 60068

IP koruma derecesi

IP20 'e uygunIEC 60529

çalışma için ortam hava sıcaklığı

-20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1
-20…70 °C değer kaybı ile

Depolama ortam koşulları

-60…80 °C

yangına dayanıklılık

850 °C 'e uygunIEC 60068-2-1

dielektrik gücü

6 kV -de 50 Hz 'e uygunIEC 60255-5

elektromanyetik uyumluluk

Dalgalanma dayanımı: 6 kV 'e uygunIEC 60801-5

Paketleme üniteleri

Unit Type of Package 1

PCE

Number of Units in Package 1

1

Package 1 Height

5,300 cm

Package 1 Width

8,000 cm

Package 1 Length

8,500 cm

Package 1 Weight

145,000 g

Unit Type of Package 2

S02

Number of Units in Package 2

33

Package 2 Height

15,000 cm

Package 2 Width

30,000 cm

Package 2 Length

40,000 cm

Package 2 Weight

5,147 kg
