Ana
| Ürün serisi |
Easy Harmony XA2
|
| Ürün ya da bileşen tipi |

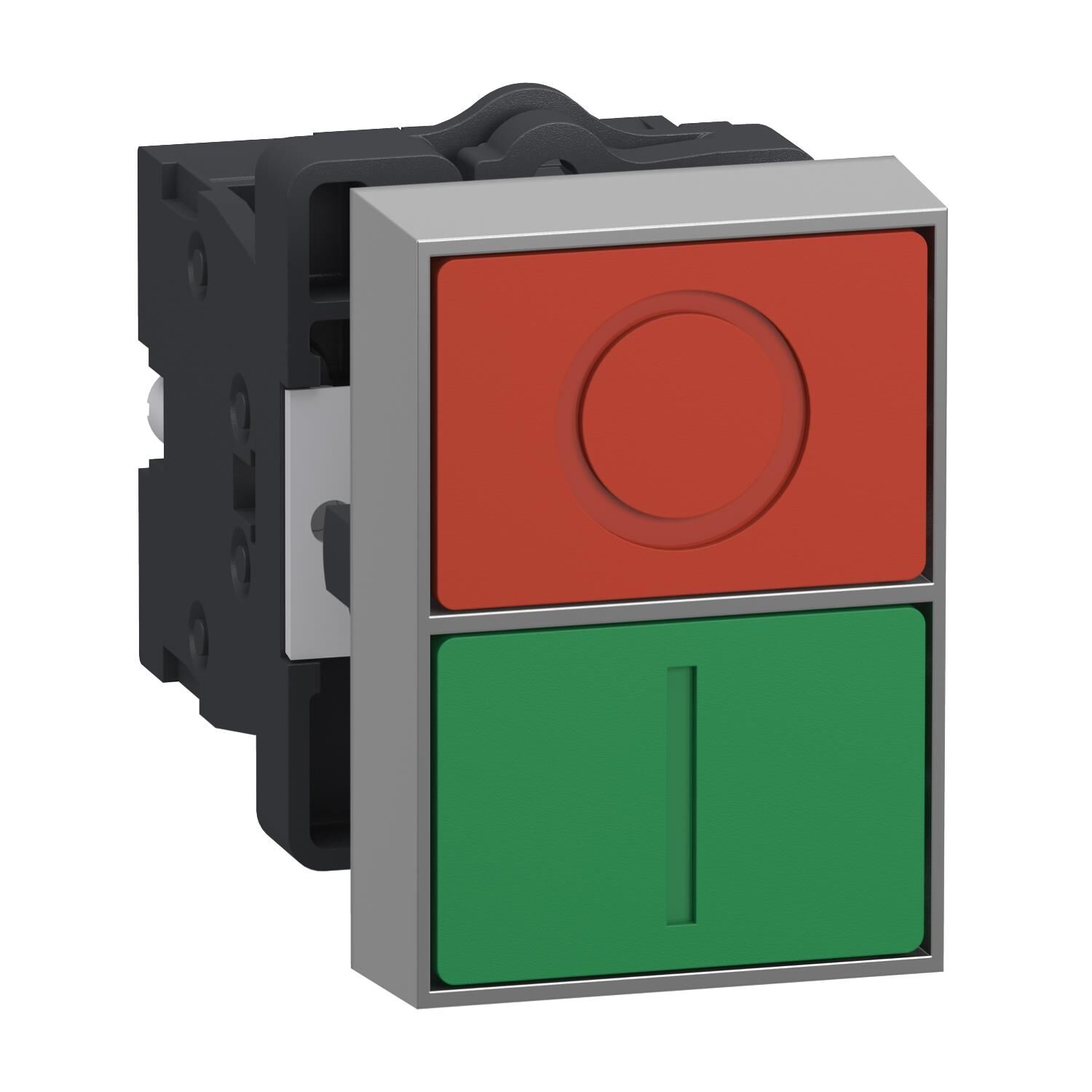

Çift başlı yaylı buton
|
| Ürün grubu |
XA2
|
| Şev malzemesi |
Plastik
|
| Sabitleme bileziği malzemesi |
Plastik
|
| Cihaz sunumu |
Açılı
|
Tamamlayıcı
| Montaj çapı |
22,5 mm
|
| Sinyalleme birimi başlığı biçimi |
Dikdörtgen
|
| Operatörün tipi |
Yaylı kurma
|
| Operatör profili |
Yeşil sıva altı, I (green)
Kırmızı sıva altı, O (red)
|
| Kontak tipi ve düzenleme |
1 NA + 1 NK
|
| Kontak işlemi |
Yavaş kesen
|
| Kontak kullanımı |
Standart kontaklar
|
| Pozitif açıklık |
Ile 'e uygunIEC 60947-5-1 ek K
|
| Çalışma hareketi |
1,75 mm (NK değişimi elektrik durumu)
2,65 mm (Elektrik durumu değişimi YOK)
4,8 mm (toplam hareket)
|
| Mekanik dayanıklılık |
500000 cycles
|
| Bağlantılar - terminaller |
Vida kelepçesi terminalleri, <= 1 x 2,5 mm² kablo uçsuz 'e uygunIEC 60947-1
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,5 mm² kablo uçsuz 'e uygunIEC 60947-1
|
| Sıkma torku |
0,8…1,2 N.m 'e uygunIEC 60947-1
|
| Vida başının şekli |
Çapraz
|
| Kontak malzemesi |
Gümüş alaşım (Ag/Ni)
|
| Kisa devre korumasi |
10 A gL sigorta 'e uygunIEC 60269-1
|
| [Ith] klasik açık hava termik akımı |
10 A 'e uygunIEC 60947-5-1
|
| [Ui] nominal yalıtım voltajı |
600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947-1
|
| [Ie] nominal çalışma akımı |
3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1
|
| Elektrik dayanıklılığı |
500000 cycles, AC-15, 3 A -de 240 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
|
| Kesinti dayanımı |
1 kV 'e uygunIEC 61000-4-5
|
| Terminallerin açıklaması ISO n°1 |
(13-14)NO
(11-12)NC
|
| Genişlik |
29,8 mm
|
| Yükseklik |
54,6 mm
|
| Derinlik |
43,3 mm
|
| Ürün ağırlığı |
0,044 kg
|
| Başlık/operatör veya lens rengi |
Yeşil + kırmızı
|
| İşletme tipi |
Yaylı kurma
|
Ortam
| Depolama ortam koşulları |
-40…85 °C
|
| Nominal çalışma ortam sıcaklığı |
-25…55 °C
|
| Aşırı gerilim kategorisi |
Sınıf I 'e uygunIEC 536
|
| IP koruma derecesi |
IP40 'e uygunIEC 60529
|
| IK koruma derecesi |
IK05 'e uygunIEC 50102
|
| Standartlar |
IEC 60947-5-1
GB 14048.1
GB 14048.5
|
| Ürün sertifikaları |
CCC
EAC
CE
|
| Titreşim direnci |
15 gn (f= 12…500 Hz) 'e uygunIEC 60068-2-6
|
| Darbe dayanımı |
70 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
|
Paketleme üniteleri
| Unit Type of Package 1 |
PCE
|
| Number of Units in Package 1 |
1
|
| Package 1 Height |
5,46 cm
|
| Package 1 Width |
2,98 cm
|
| Package 1 Length |
4,33 cm
|
| Package 1 Weight |
44,8 g
|
| Unit Type of Package 2 |
S02
|
| Number of Units in Package 2 |
70
|
| Package 2 Height |
15 cm
|
| Package 2 Width |
30 cm
|
| Package 2 Length |
40 cm
|
| Package 2 Weight |
6 kg
|
| Unit Type of Package 3 |
P06
|
| Number of Units in Package 3 |
1120
|
| Package 3 Height |
95 cm
|
| Package 3 Width |
60 cm
|
| Package 3 Length |
80 cm
|
| Package 3 Weight |
97 kg
|
