Ana
| Ürün serisi |

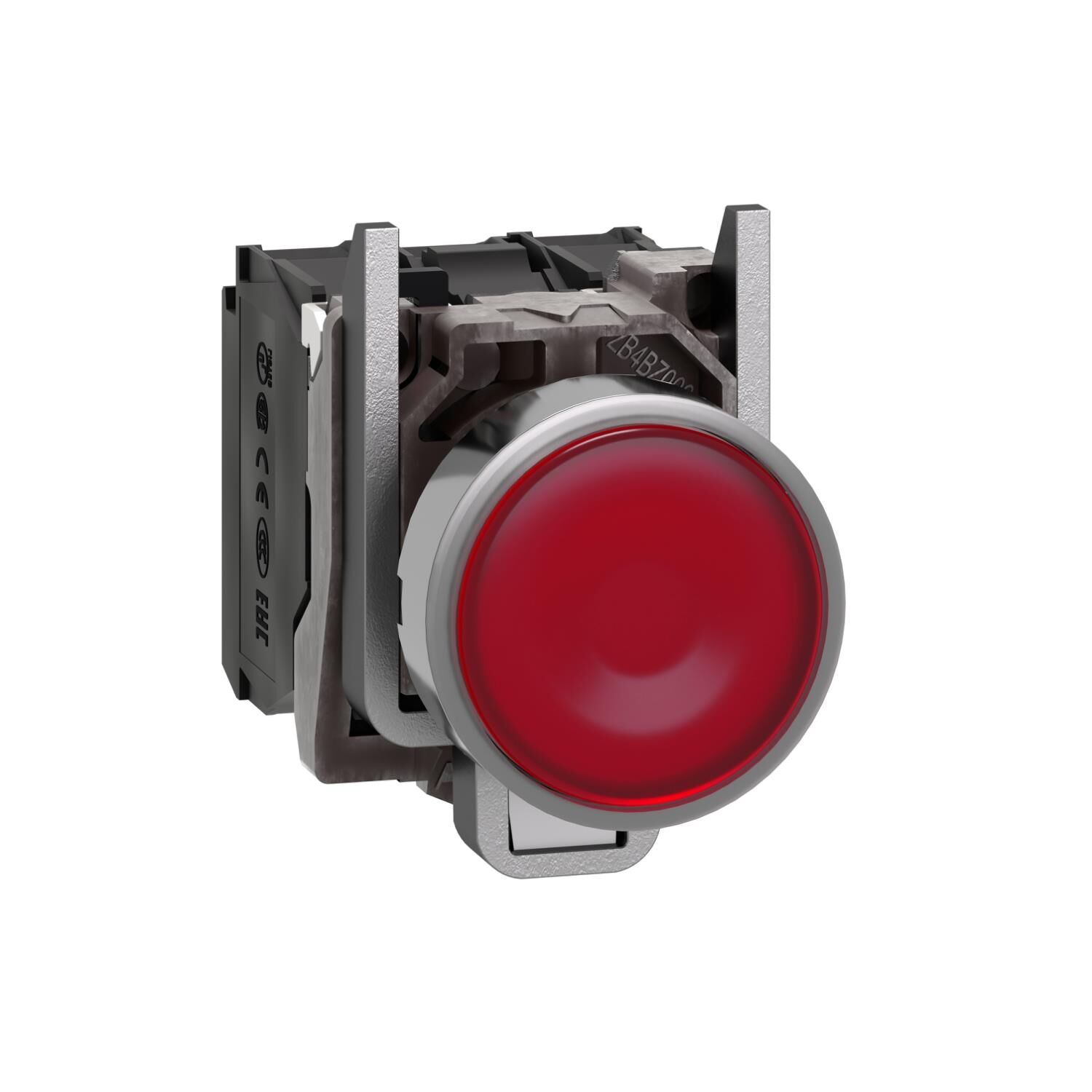

Harmony XB4
|
| Ürün ya da bileşen tipi |
Işıklı buton
|
| Ürün grubu |
XB4
|
| Şev malzemesi |
Krom kaplı metal
|
| Sabitleme bileziği malzemesi |
Zamak
|
| Montaj çapı |
22,5 mm
|
| Bölünemez miktar başına satış |
1
|
| Başlık tipi |
Standard
|
| Sinyalleme birimi başlığı biçimi |
Yuvarlak
|
| Operatörün tipi |
Yaylı kurma
|
| Operatör profili |
Kırmızı sıva altı
|
| Operatör ek bilgisi |
Daz lens ile
|
| Kontak tipi ve düzenleme |
1 NA + 1 NK
|
| Kontak işlemi |
Yavaş kesen
|
| Bağlantılar - terminaller |
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1
Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunIEC 60947-1
|
| Işık kaynağı |
Evrensel LED
|
| Ampul tabanı |
Entegre LED
|
| [Us] nominal besleme gerilimi |
24 V AC/DC -de 50/60 Hz
|
Tamamlayıcı
| Yükseklik |
47 mm
|
| Genişlik |
30 mm
|
| Derinlik |
57 mm
|
| Terminallerin açıklaması ISO n°1 |
(13-14)NO
(21-22)NC
|
| Ürün ağırlığı |
0,097 kg
|
| Yüksek basınçlı rondelaya direnç |
7000000 Pa -de 55 °C, mesafe: 0,1 m
|
| Kontak kullanımı |
Standart kontaklar
|
| Pozitif açıklık |
Ile 'e uygunIEC 60947-5-1 ek K
|
| Çalışma hareketi |
1,5 mm (NK değişimi elektrik durumu)
2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket)
|
| Çalışma gücü |
3,5 N NK değişimi elektrik durumu
3,8 N
|
| Mekanik dayanıklılık |
10000000 cycles
|
| Sıkma torku |
0,8…1,2 N.m 'e uygunIEC 60947-1
|
| Vida başının şekli |
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
|
| Kontak malzemesi |
Gümüş alaşım (Ag/Ni)
|
| Kisa devre korumasi |
10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1
|
| [Ith] klasik açık hava termik akımı |
10 A 'e uygunIEC 60947-5-1
|
| [Ui] nominal yalıtım voltajı |
600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947-1
|
| [Ie] nominal çalışma akımı |
3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1
|
| Elektrik dayanıklılığı |
1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
|
| Elektrik güvenilirliği IEC 60947-5-4 |
Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunIEC 60947-5-4
Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunIEC 60947-5-4
|
| Sinyalleme tipi |
Sabit
|
| Akım tüketimi |
18 mA
|
| Hizmet ömrü |
100000 h nominal gerilimde ve 25 °C
|
| Kesinti dayanımı |
1 kV 'e uygunIEC 61000-4-5
|
| Besleme gerilimi limitleri |
19,2…30 V DC
21,6…26,4 V AC
|
| Cihaz sunumu |
Açılı
|
Ortam
| Koruyucu bakım |
TH
|
| Depolama ortam koşulları |
-40…70 °C
|
| Nominal çalışma ortam sıcaklığı |
-40…70 °C
|
| Elektrik çarpmasına karşı koruma sınıfı |
Sınıf I 'e uygunIEC 60536
|
| IP koruma derecesi |
IP66 'e uygunIEC 60529
IP67
IP69
IP69K
|
| NEMA koruma derecesi |
NEMA 13
NEMA 4X
|
| IK koruma derecesi |
IK06 conforming to IEC 50102
|
| Standartlar |
IEC 60947-5-5
UL 508
IEC 60947-5-1
CSA C22.2 No 14
IEC 60947-1
IEC 60947-5-4
JIS C8201-5-1
JIS C8201-1
|
| Ürün sertifikaları |
BV
UL listeli
DNV
CSA
LROS (Lloyds register of shipping)
GL
|
| Titreşim direnci |
5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
|
| Darbe dayanımı |
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
|
| Hızlı geçici akımlara direnç |
2 kV 'e uygunIEC 61000-4-4
|
| Elektromanyetik alanlara direnç |
10 V/m 'e uygunIEC 61000-4-3
|
| Elektrostatik deşarja direnç |
6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2
8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2
|
| Elektromanyetik emisyon |
Sınıf B 'e uygunIEC 55011
|
Paketleme üniteleri
| Unit Type of Package 1 |
PCE
|
| Number of Units in Package 1 |
1
|
| Package 1 Height |
3,500 cm
|
| Package 1 Width |
5,500 cm
|
| Package 1 Length |
9,000 cm
|
| Package 1 Weight |
96,300 g
|
| Unit Type of Package 2 |
S03
|
| Number of Units in Package 2 |
150
|
| Package 2 Height |
30,000 cm
|
| Package 2 Width |
30,000 cm
|
| Package 2 Length |
40,000 cm
|
| Package 2 Weight |
14,867 kg
|
| Unit Type of Package 3 |
P06
|
| Number of Units in Package 3 |
1200
|
| Package 3 Height |
75,000 cm
|
| Package 3 Width |
80,000 cm
|
| Package 3 Length |
60,000 cm
|
| Package 3 Weight |
126,932 kg
|
Sürdürülebilirlik Teklifi
| Sürdürülebilir teklif durumu |
Green Premium ürünü
|
| REACh Düzenlemesi |
 REACh Bildirisi
|
| EU RoHS Direktifi |
Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
|
| Cıva içermez |
Evet
|
| Çin RoHS Düzenlemesi |
Çin RoHS beyanı
|
| RoHS muafiyet bilgileri |
Evet
|
| Çevre Beyanı |
Çevresel Ürün Profili
|
| Döngüsellik Profili |
Kullanım Sonu Bilgileri
|
| WEEE |
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
|
